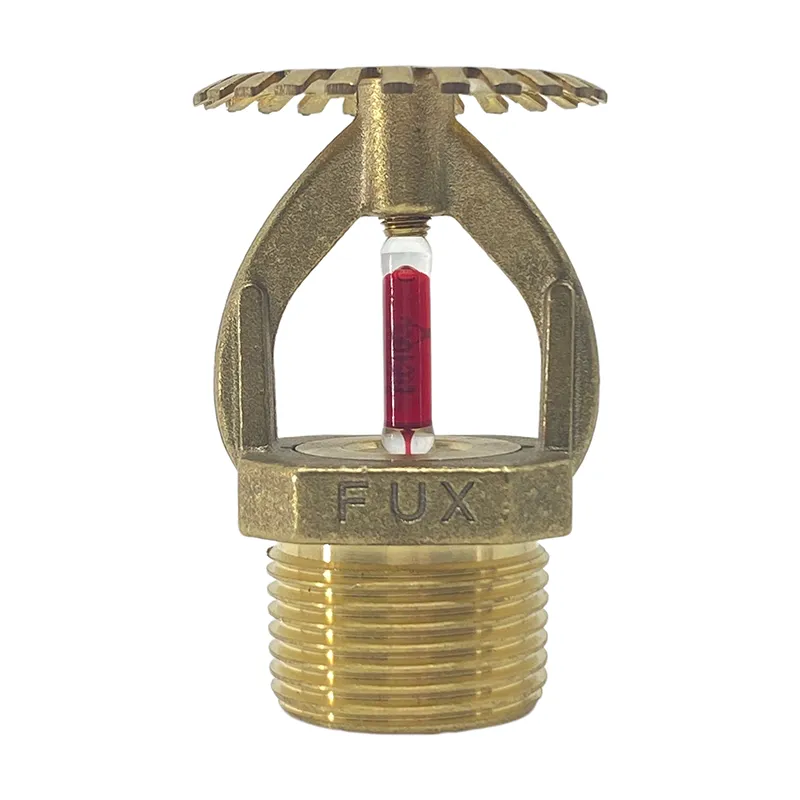

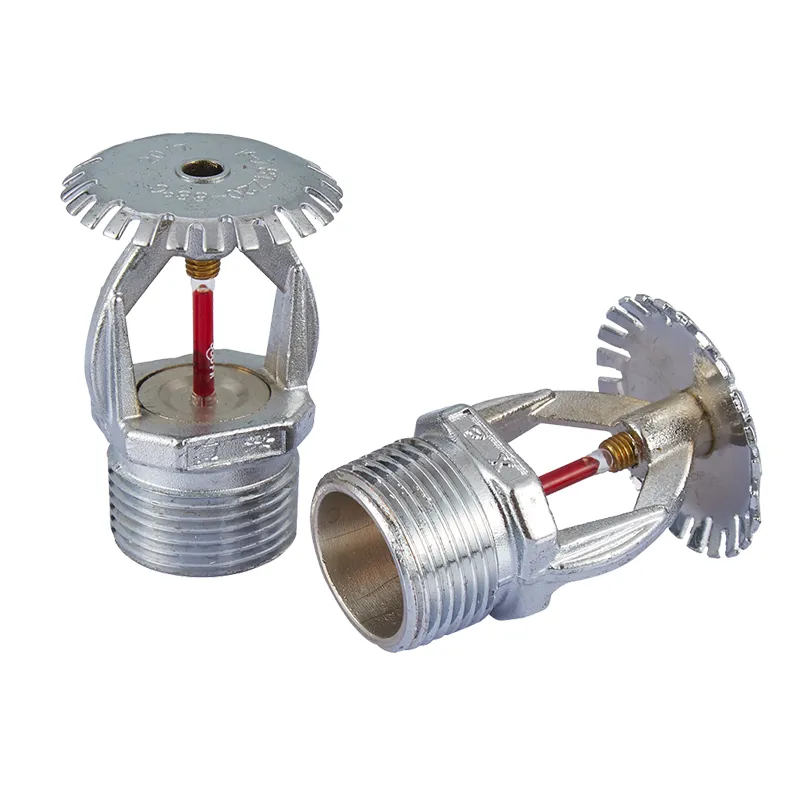

直立スプリンクラー

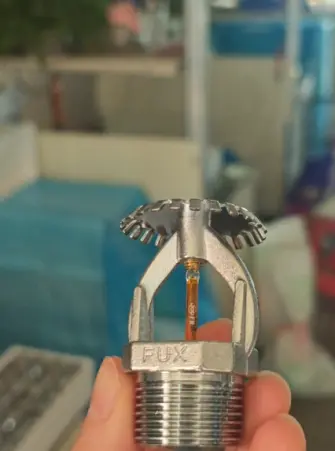

FUXEON® 直立スプリンクラー ヘッドは、ガラス球閉ループ消火スプリンクラー ヘッドで、吊り天井のないオープン スペースに適しており、天井に取り付けられたペンダント スプリンクラー ヘッドを補完します。科学的に設計された放物線状の水分配構造に基づく垂直設置は、均一な水分配と高い消火効率を確保し、吊り天井のない大規模なオープンプランの工場や倉庫における防火上の課題を効果的に解決し、国内外の防火設備基準に準拠しています。

動作原理

スプリンクラー ヘッドの中心となる感知コンポーネントは、熱膨張係数の高い溶液が充填された高精度のガラス球です。室温では、ガラス球が内部のシール部品をサポートし、スプリンクラーヘッド全体のシールと耐圧性を確保し、日常的な漏れや故障を防ぎます。

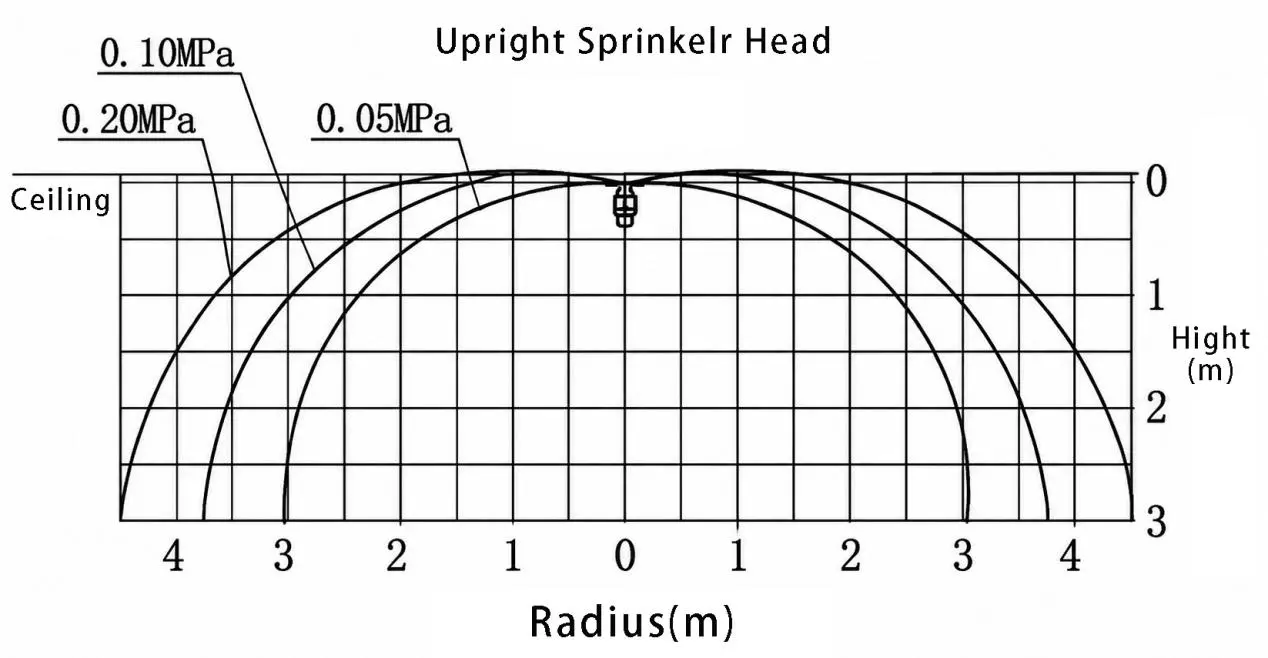

火災が発生すると、周囲の温度が急激に上昇します。ガラス球内の溶液は熱により膨張し、定格温度に達すると瞬時に破裂します。密閉限界が解放され、パイプライン内の水圧により密閉コンポーネントが強制的に開きます。高圧の水流がスプラッシュプレートに衝突し、均一な放物線状の水のカーテンとなって広がり、水を急速に冷却して酸素から隔離し、効率的な消火と延焼の抑制を実現します。

技術パラメータと製品モデル

FUXEON® 直立スプリンクラー ヘッドは、DN15 直径 K80 と DN20 直径 K115 の 2 つの主要シリーズで利用できます。標準応答タイプと高速応答タイプがあり、さまざまな動作条件に適応するために複数の定格温度をカバーしています。 K 値は流量係数であり、スプリンクラー ヘッドの水出力と消火範囲を直接決定します。

仕様: K80 モデルの定格圧力下での定格流量は 80 リットル/分 (1.33 リットル/秒) で、中小規模の消火空間に適しています。 K115 モデルの最大流量は 115 リットル/分 (1.92 リットル/秒) で、大規模な工場や倉庫などの高リスクの消火シナリオに適した、大規模な水量と広い範囲を提供します。

製品の主な利点

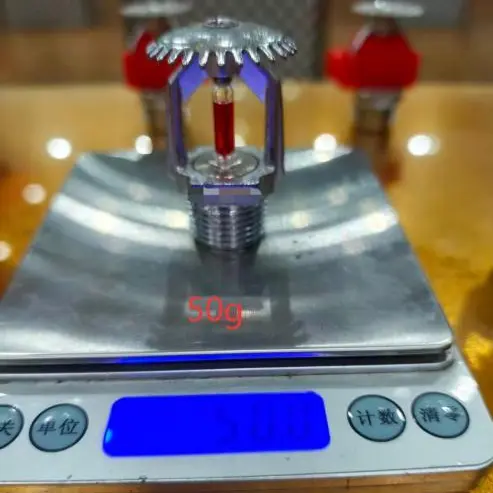

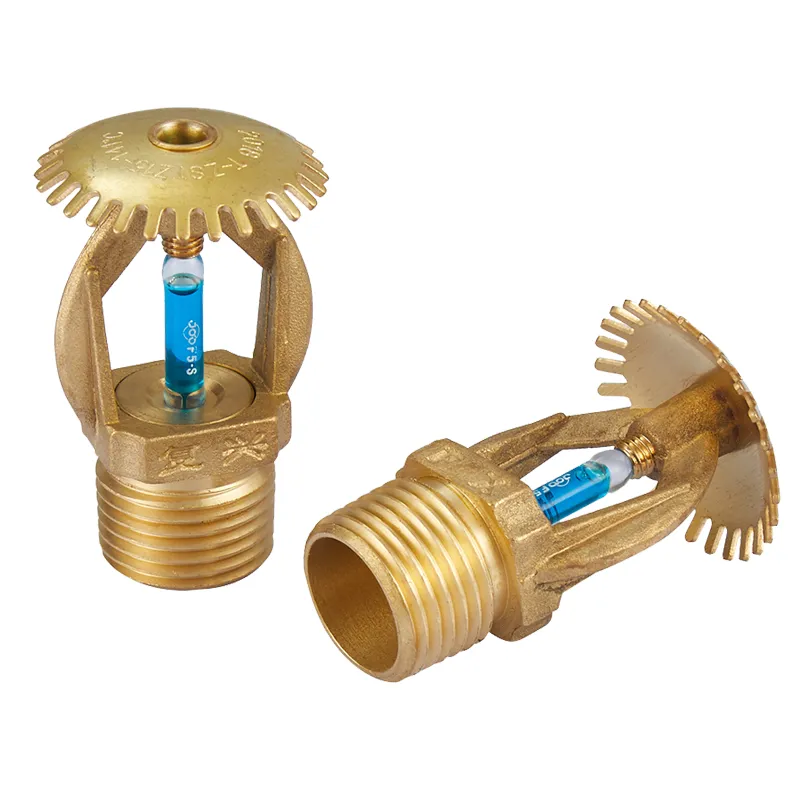

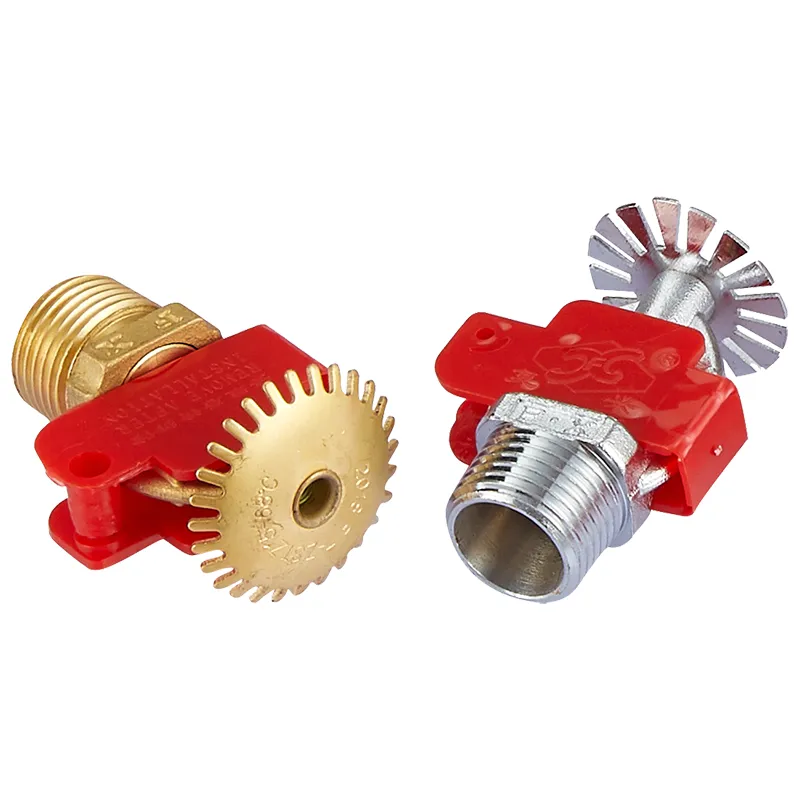

1.全真鍮構造、堅牢で耐久性があり、高い安全性

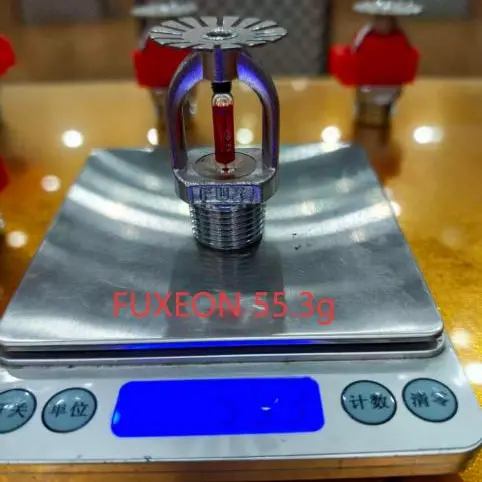

すべての FUXEON® 直立火災スプリンクラー ヘッドは、純粋な真鍮を使用して製造されています。業界の多くのメーカーはコストを抑えるために真鍮の使用量を減らしたり、亜鉛合金に置き換えたりしているため、製品が破損、腐食しやすく、故障率が高くなります。本製品は、オール真鍮一体構造を採用しており、構造強度、耐圧性、耐食性が高く、高温多湿などの過酷な産業環境に適しています。材料ソースから機器の潜在的な故障を排除し、安定した信頼性の高い品質を保証します。

フクセオン

その他

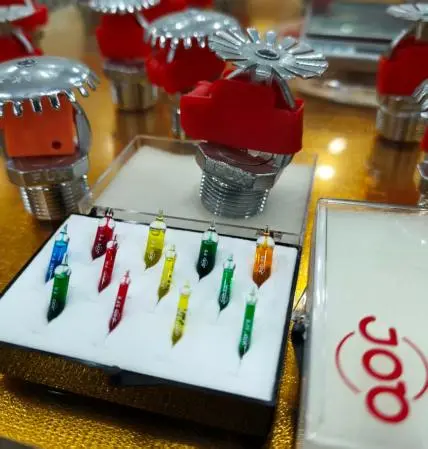

2. 輸入ドイツ JOB ガラス電球: 正確なセンシングと迅速な応答

温度感知ガラス球は、スプリンクラー ヘッドの核となるコンポーネントです。すべての FUXEON® 製品には、有名なドイツのブランド JOB の高精度温度感知ガラスバルブが装備されており、正確な温度感知、迅速な熱応答、および強力な圧力安定性を提供します。定格温度に達すると、誤作動や遅延なく即座に作動します。市場に出回っている粗悪なガラス電球と比較して、センサーの誤動作や圧力破損を効果的に回避し、突然の火災時に正確な作動を保証します。

3. 幅広い仕様と適応性

この製品範囲は 2 つの流量係数と 5 つの定格温度設定をカバーしており、標準応答モードと高速応答モードの両方を提供します。低温の屋内環境、高温の作業場、特殊な産業現場など、さまざまな使用条件に適しています。標準化されたインターフェースは主流の消火給水パイプと互換性があり、さまざまなプロジェクトの多様な防火構成ニーズを満たす強力な汎用性と柔軟な適応を提供します。

該当する設置シナリオ

直立スプリンクラー ヘッドは、吊り天井のないオープン スペース (地下室、工場、倉庫、ガレージ、工場の屋根) に設置する必要があります。吊り天井上の空地高さが 800mm を超え、可燃物が存在する場合には、二次防護のため、空地に直立スプリンクラーヘッドを追加設置する必要があります。内部の天井装飾計画がまだ最終決定されていない場合は、将来の変更を容易にするために、T 字接合インターフェイスを事前に予約し、プラグで密閉する必要があります。

直立スプリンクラーを設置するにはどうすればよいですか?

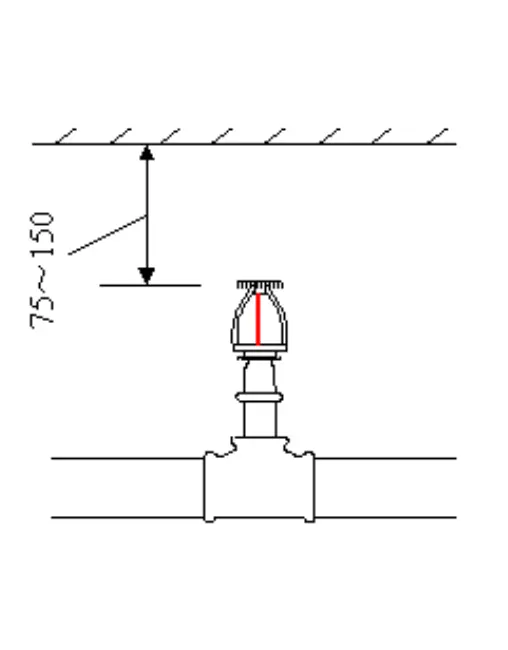

1. スプリンクラーヘッドと天井の間の垂直設置距離は、最適な散水と温度感知効果を確保するために 75mm から 150mm の間で厳密に制御する必要があります。

2. スプリンクラー給水分岐管の高さが 1000mm を超える場合には、配管を固定し、ズレや揺れを防止するための水平補強金具を設置しなければなりません。

3. すべての設置作業は国の防火構造仕様に準拠し、実際の現場の状況に応じて微調整する必要があります。

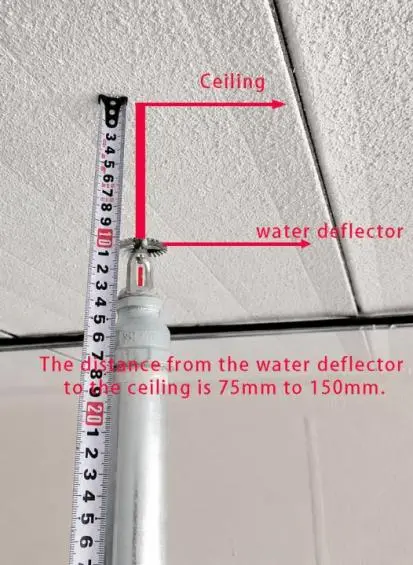

直立型防火スプリンクラー ヘッドの天井からの設置距離は 75mm～150mm である必要があります。

実際のエンジニアリング応用事例

事例 1: 蘇州住宅コミュニティ地下ガレージ防火プロジェクト

蘇州の大規模住宅街には吊り天井のない地下駐車場があり、電気自動車の自然発火など火災の危険性がある。このプロジェクトでは、FUXEON® T-ZSTZ 115-68℃ 標準対応の直立スプリンクラー ヘッドをバッチで採用し、通常のエリアでは 3.6 メートル、高リスクエリアでは 2 メートルの間隔を設けました。プロジェクトの実施後、ガレージにあった電動三輪車でリチウム電池が自然発火しました。スプリンクラー ヘッドは 10 秒以内に迅速に作動し、全面を覆う水のカーテンを形成し、初期火災を迅速に消し止め、火災の延焼と重大な物的損害の発生を効果的に防止し、地域社会の公共の安全を確保しました。

事例2：浙江省テクノロジー企業のオープンプランオフィスエリアの改修プロジェクト

浙江省のテクノロジー企業には、セメント屋根で吊り天井装飾のないオープンプランのオフィスエリアがありました。この地域には電気設備が密集しており、火災の危険がありました。このプロジェクトでは、FUXEON® K-ZSTZ 80 ～ 68℃ の高速応答直立スプリンクラー ヘッドを選択し、梁と柱の構造に沿って均等に配置しました。この製品は温度に非常に敏感で、初期の高温火災に迅速に対応でき、システムは安定して動作し、防火検査に複数回合格し、吊り天井のないオープンスペースの防火のギャップを埋めています。

よくある質問

Q1: テストおよび受け入れのためにサンプルを提供できますか?

A: はい。当社では、お客様が性能テスト、プロジェクト検査、エンジニアリング検証に使用できる無料サンプルを提供しています。当社の営業チームに連絡して要件を提出していただくだけで、お客様が製品の検証とソリューションの確認を完了できるよう、迅速な配送を手配します。

Q2: OEM/ODM サービスをサポートしていますか?

A: はい。防火製品のワンストップメーカーおよびサプライヤーとして、当社はフルプロセスのOEMおよびODMカスタマイズサービスを提供し、ブランドロゴ印刷、パラメータカスタマイズ、パッケージングカスタマイズなどの顧客の個別ニーズをサポートし、グローバルディストリビュータとエンジニアリングクライアントの差別化された協力ニーズに適応します。

Q3: 高速応答スプリンクラーヘッドと標準応答スプリンクラーヘッドの違いは何ですか?また、どのように選択すればよいですか?

A: 2 つの主な違いは、RTI 応答インデックスと起動速度です。 K80 高速応答シリーズ (RTI ≤50) は、より速い検出速度を備えており、ガレージやオフィスエリアなどの人口が密集した公共の場所に適しています。 K115 標準応答シリーズ (RTI 50 ～ 80) は、安定した性能とより大きな水出力を備えており、工場や倉庫などの広いスペースや火災の危険性が高いシナリオに適しています。特定のアプリケーションシナリオに基づいて、専門的な選択アドバイスを提供できます。
