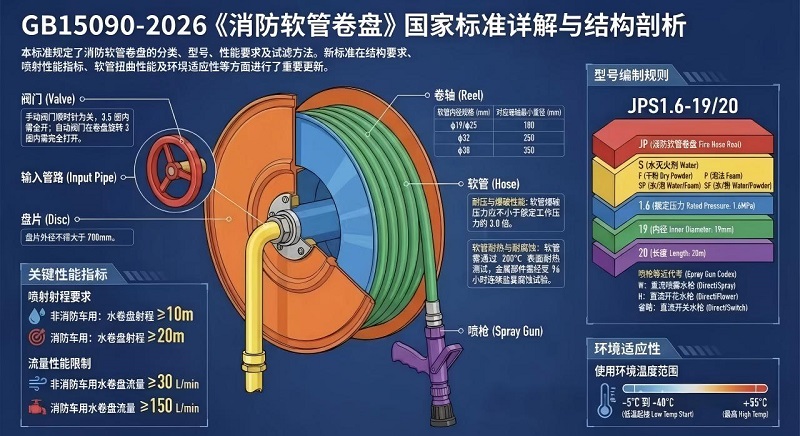

「消防ホースリール」の新規格GB15090-2026

1. 外観品質

(1) マニュアルの表面消防ホースリールは耐食性のために処理する必要があります。塗装層は均一で、傷があってはなりません。溶接部は滑らかで均一、しっかりと溶接されており、傷などがなければなりません。

2. 構造要件

(1) スイング式消防ホースリールは 2 つのディスクで構成され、ディスクの直径は 700 mm を超えないものとする。 3/4"消防ホース内径φ19のリール、内径φ25の1"消防ホースリール、スプール径180mm以上としてください。内径φ32のホースパイプの場合、スプール径は250mm以上、内径φ38のホースパイプの場合、スプール径は350mm以上としてください。

(2) ボールバルブは GB/T13927 の規定に準拠する必要があります。黄銅製ボールバルブには開閉方向を明確に示す必要があります。時計回り方向は閉じます。ゲートバルブやストップバルブを使用する場合は、はずみ車3回転半以内に全開にしてください。自動入口弁を使用する場合は、開閉方向を明記してください。自動入口弁は手動スイング式消防ホースリールの3回転以内に全開にしてください。

(3) ホースパイプとリールとの接続部は、巻き付け時に接続部付近のパイプが潰れないようにしてください。

3. ホースリールのどの部分や接続部にも漏れがなく、ホースとリールに大きな変形が見られないこと。

4. PVCホースリールを回転させる始動トルクは20N・m以下としてください。

5.真鍮のスプレー火災ノズルにはスイッチが付いている必要があります。 「オン」と「オフ」の切り替え機能はワンアクションで完了する必要があります。

6. ホースの表面は滑らかで、損傷、傷、または局所的な膨らみがない必要があります。印刷は、消防ホースのリールの使用圧力、内径、メーカーの名前または商標を含め、鮮明かつ完全である必要があります。

7. 正しい使用方法と定期点検の必要性を、目に見える場所に文字と図で明確に表示する必要があります。


8. インストール要件

a) 消防車以外のホースリールを消火栓キャビネット内に設置する場合は、消火栓設置後にホース管がどの方向にも自由に引き出せるよう十分なスペースを確保すること。消防ホースリールキャビネットを開けた状態です。湿気の多い環境で使用される両開きのホースリールキャビネットには、防湿および換気対策を講じる必要があります。

b) ゲートバルブをステンレス鋼のホースリールキャビネットで使用する場合、確実に開くためにハンドルの周囲に十分なスペースを残しておく必要があります。
