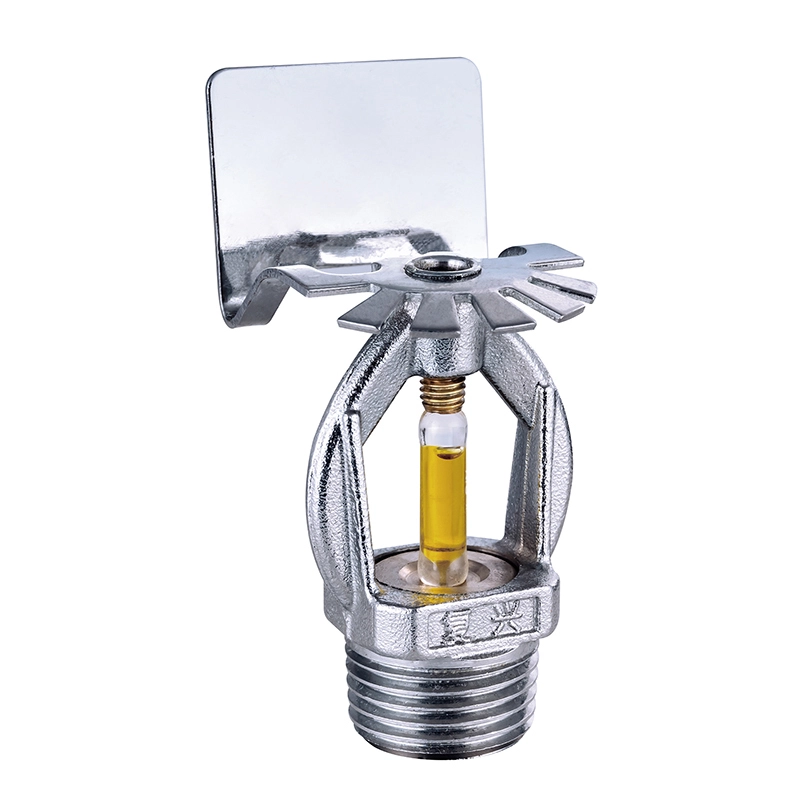

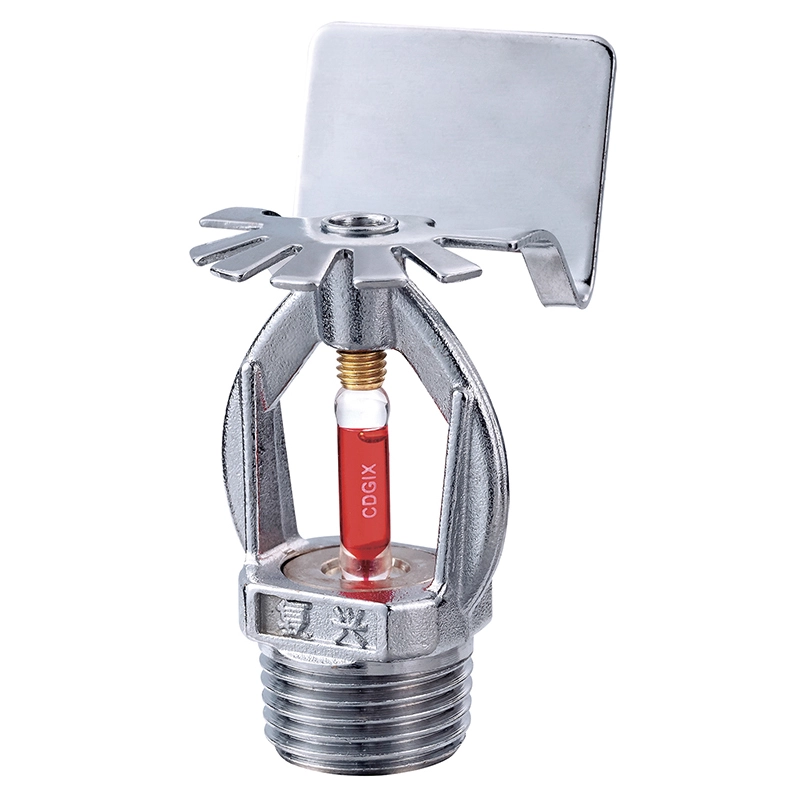

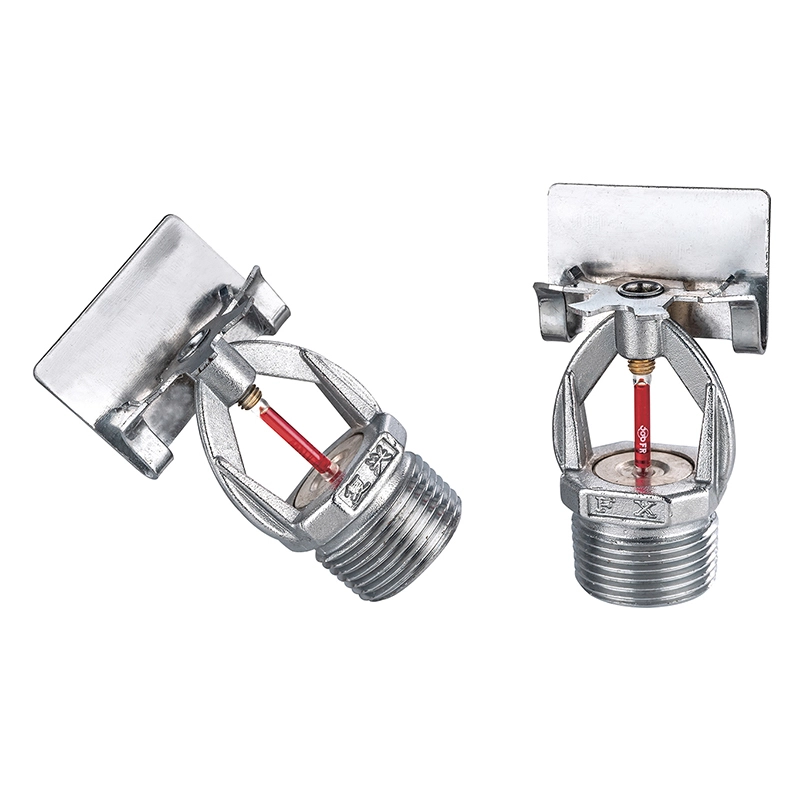

側壁スプリンクラー

サイドウォール スプリンクラーは、熱に敏感なガラス球を使用しており、周囲の温度が指定された動作温度に達すると作動します。利用可能な温度定格には 57°C、68°C、79°C、93°C、141°C が含まれており、さまざまな周囲条件に応じて選択できます。

スプレーパターン

指向性分布

火災が発生すると周囲の温度が上昇し、ガラス球は定格作動温度に達します。電球が壊れて水柱が放出され、水柱がディフレクターに当たり、前方と外側に方向転換されます。

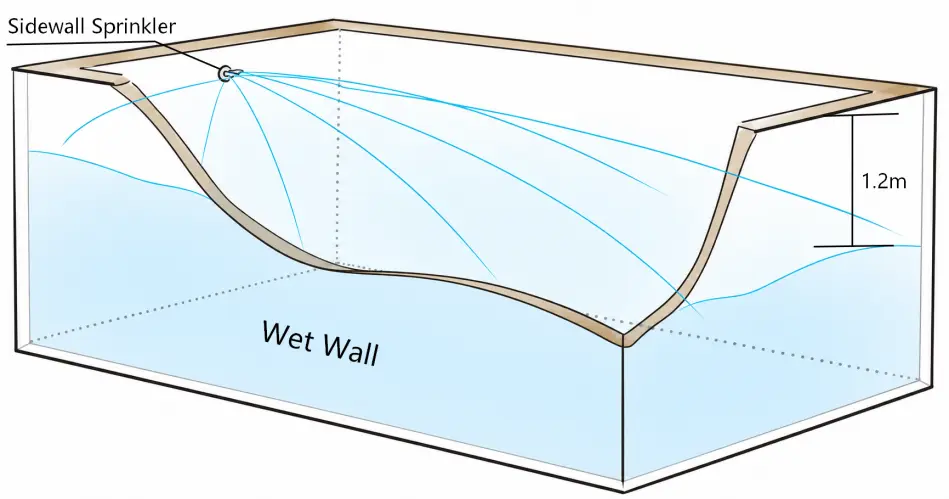

円対称のスプレー パターンを備えた直立型または吊り下げ型のスプリンクラーとは異なり、指向性ディフレクターは、保護エリアに向かって放物線状の扇形の水を分配します。したがって、スプレー パターンは、壁の位置、スプリンクラーの間隔、適用範囲を決定する際の重要な考慮事項となります。

補償範囲の要件

標準のサイドウォール スプリンクラーは、リスクの低いエリアを対象としています。中リスク地域での使用には、適用される特別な認証と、スプレー パターンがスプリンクラーの作動圧力下で反対側の壁および隣接する端壁を濡らす可能性があることの検証が必要です。

実際の保護エリアは、該当する防火設計基準、建物のレイアウト、スプリンクラーの間隔、天井の状態、および水力要件に従って決定する必要があります。

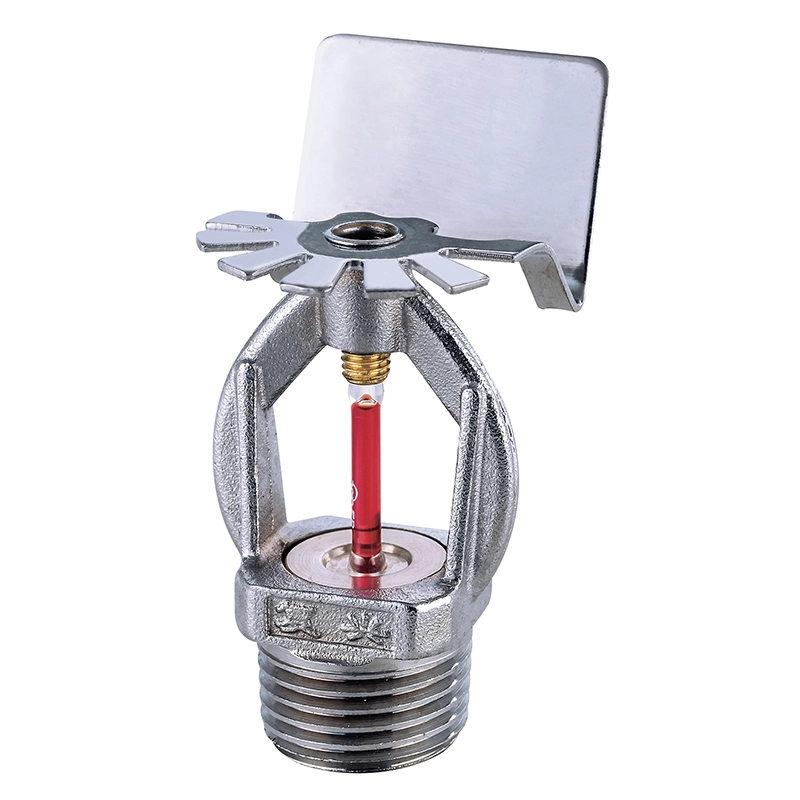

製品構造

主な材質

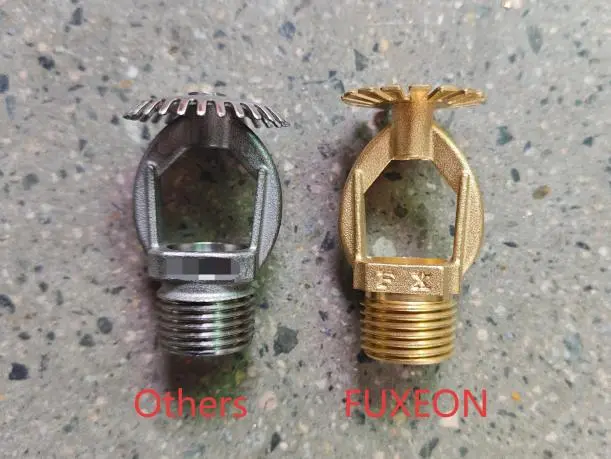

FUXEON® スプリンクラーは、銅合金フレーム、感熱ガラス電球、シール、ディフレクターで構成されています。銅合金構造は、耐食性と耐圧能力が重要な用途に適した材料オプションを提供します。

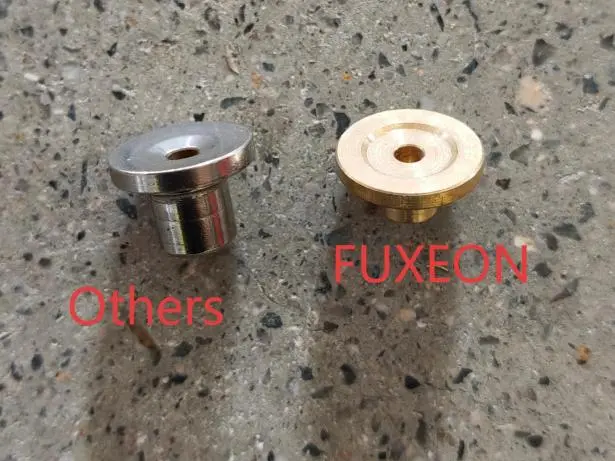

低価格のスプリンクラーの中には、メインフレームに亜鉛合金を使用しているものもあります。銅合金構造と比較して、亜鉛合金製品は耐食性と耐圧性能が低い場合があり、厳しい環境では耐用年数に影響を与える可能性があります。

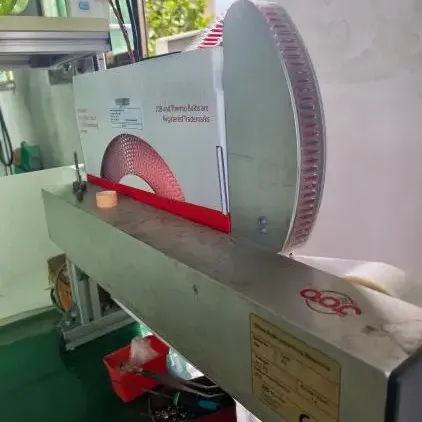

感熱素子

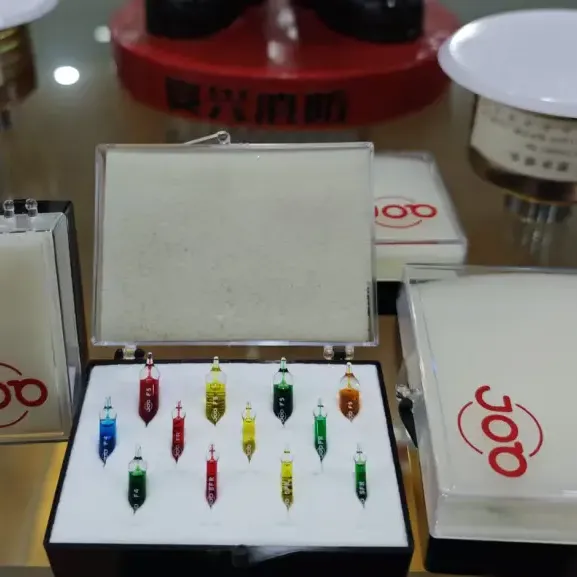

FUXEON® は、JOB の熱に敏感なコンポーネントを使用しています。ガラス球は、迅速な熱応答と制御された作動温度を実現するように設計されており、周囲の温度が指定された定格に達したときにスプリンクラーが応答するのに役立ちます。

これらの熱に敏感なコンポーネントは、ハイエンドの建物、船舶、産業施設、および防火の信頼性が重要なその他の環境で使用されます。

技術データ

製品比較

スプリンクラーの構成が異なれば、配水パターンや設置オプションも異なります。次の比較は、購入者が側壁スプリンクラー、直立スプリンクラー、または吊り下げスプリンクラーが特定の建物のレイアウトに適しているかどうかを評価するのに役立ちます。

インストール

壁への設置

スプリンクラーは給水分岐管の壁に対して水平に設置されます。そのディフレクターは水しぶきを保護エリアに向けて導き、片側の放物線状の分布を生成します。

住宅の建物、寮、ホテルの客室、医療棟の病棟、陸屋根のオフィスビルでは、該当する防火設計要件で許可されている場合は側壁設置を使用できます。

設置間隔

スプリンクラーは壁の近くに配置され、方向性を持って水が分配されるため、設置間隔と保護距離は、スプリンクラー間の距離、部屋の寸法、および最も好ましくない潜在的な火源の位置を考慮する必要があります。

2 列の側壁スプリンクラー ヘッドを使用するシステムの場合、適用される設計基準で要求される場合、スプリンクラーを千鳥配置に配置する必要があります。屋内スパンが 2 つの対向する列によって提供される最大保護距離を超える場合、それらの間に追加のスプリンクラー列が必要になる場合があります。

ディフレクターの位置

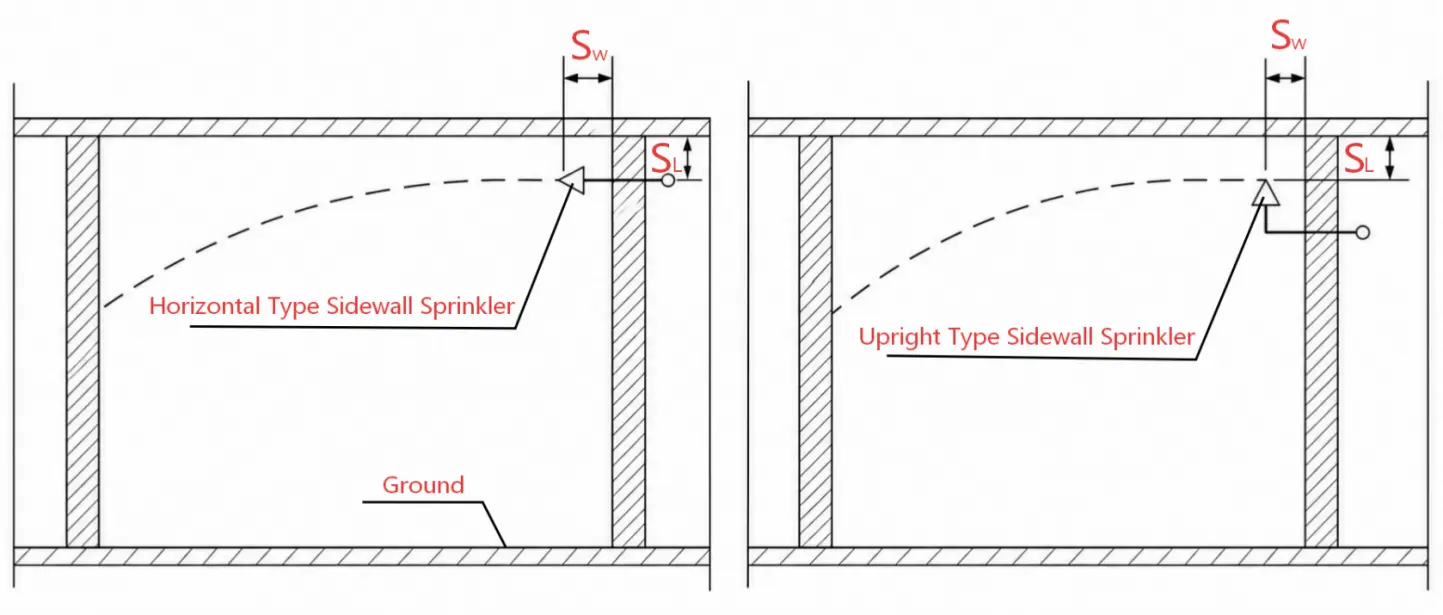

デフレクター、天井、後壁の間の設置距離は、スプレーの分布に影響します。標準的なカバレッジ アプリケーションの場合、提供される参考寸法を以下に示します。

実際の設置寸法は、スプリンクラーの種類、建物の構造、適用される防火基準、承認されたシステム設計に従って確認する必要があります。

アプリケーション

FUXEON® 側壁防火スプリンクラーは、側壁の設置が許可されている住宅の建物、寮、ホテルの客室、医療棟の病棟、オフィスビル、船舶、産業施設で使用できます。

これは、天井構造、建築レイアウト、または利用可能な設置位置により、従来の頭上スプリンクラー設置が不適切なスペースに特に役立ちます。

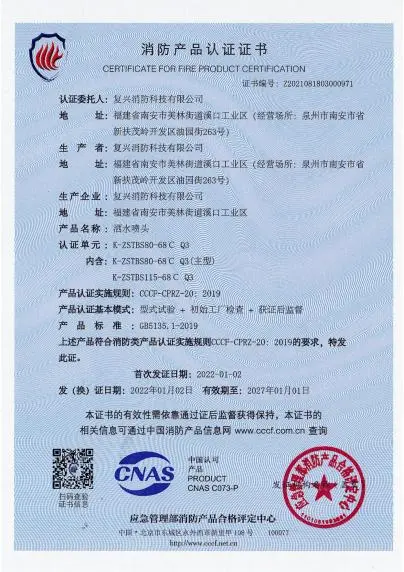

認証

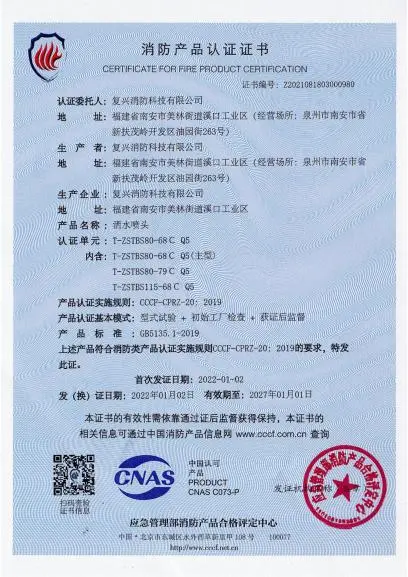

FUXEON® 壁掛けスプリンクラーは中国で CCCF 認証を取得しており、該当する中国の防火製品要件に準拠している証拠を提供します。

FUXEON® は、GB/T 19001-2016 / ISO 9001:2015、GB/T 24001-2016 / ISO 14001:2015、GB/T 45001-2020 / ISO 45001:2018、および GB/T 27922-2011 認定管理システムでも動作します。

セレクションガイド

温度定格

温度定格は、スプリンクラー周囲の通常の周囲温度と防火システムの要件に従って選択する必要があります。 FUXEON® は、さまざまな設置環境に合わせて 57°C、68°C、79°C、93°C、および 141°C のオプションを提供します。

カバレッジデザイン

選択には、部屋の寸法、天井の高さ、壁の位置、スプリンクラーの間隔、必要な範囲、給水条件、および適用される防火基準を考慮する必要があります。指向性スプレー パターンは、保護された壁と床エリアに必要な水が確実に分配されるように、スプリンクラーの位置を注意深く確認する必要があることを意味します。

よくある質問

どこに設置できますか?

スプリンクラーは壁に対して水平に設置できるように設計されており、適切な防火設計で側壁スプリンクラーが許可されている適切な住宅、ホテル、医療、オフィス、その他の建物で使用できます。

中リスク地域でも使用できますか?

標準モデルは低リスク地域向けです。中リスク地域での使用には、該当する特別な認証と、スプリンクラーが指定された作業条件下で反対側および隣接する壁に必要な湿潤を提供できることの検証が必要です。

どの温度定格を選択すればよいですか?

温度定格は、スプリンクラー周囲の通常の周囲温度と防火システムの要件に従って選択する必要があります。利用可能な定格範囲は 57°C ～ 141°C です。

接続サイズとは何ですか?

リストされているモデルは 1/2 インチ (DN15) BSP 接続を使用しています。その他の構成については、必要なモデルに応じて FUXEON® で確認する必要があります。

MOQはありますか?

従来品に対し、FUXEON®は低MOQに対応します。 OEM 製品は、カスタマイズされた要件に応じて、通常 30 ～ 40 日の生産リードタイムを必要とします。

保証はありますか?

はい。 FUXEON® は、該当する保証条件に従って、真鍮製火災用スプリンクラー製品に対して 1 年間の保証を提供します。
