比率減圧弁

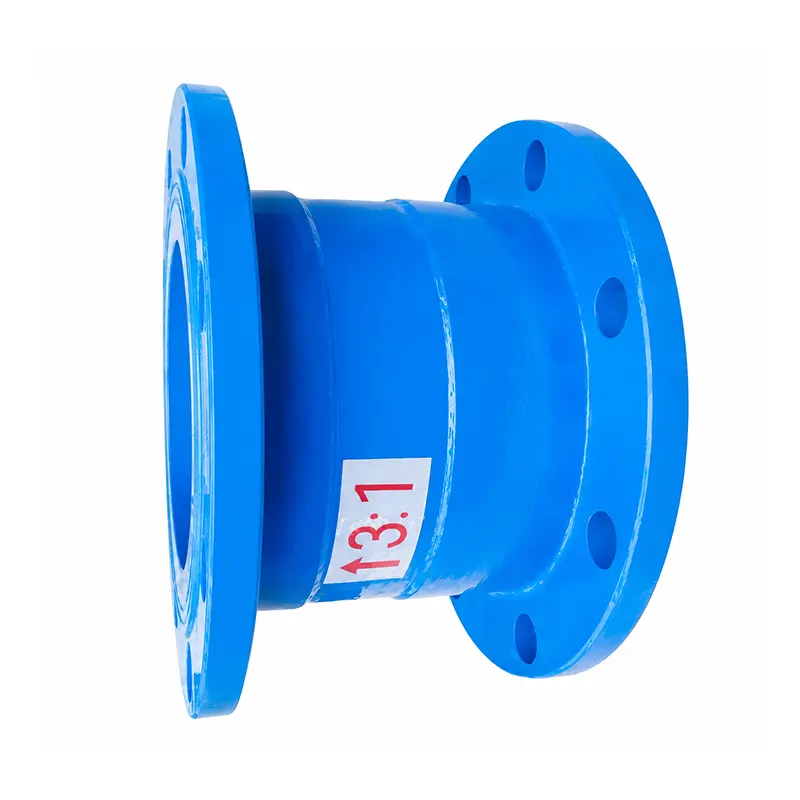

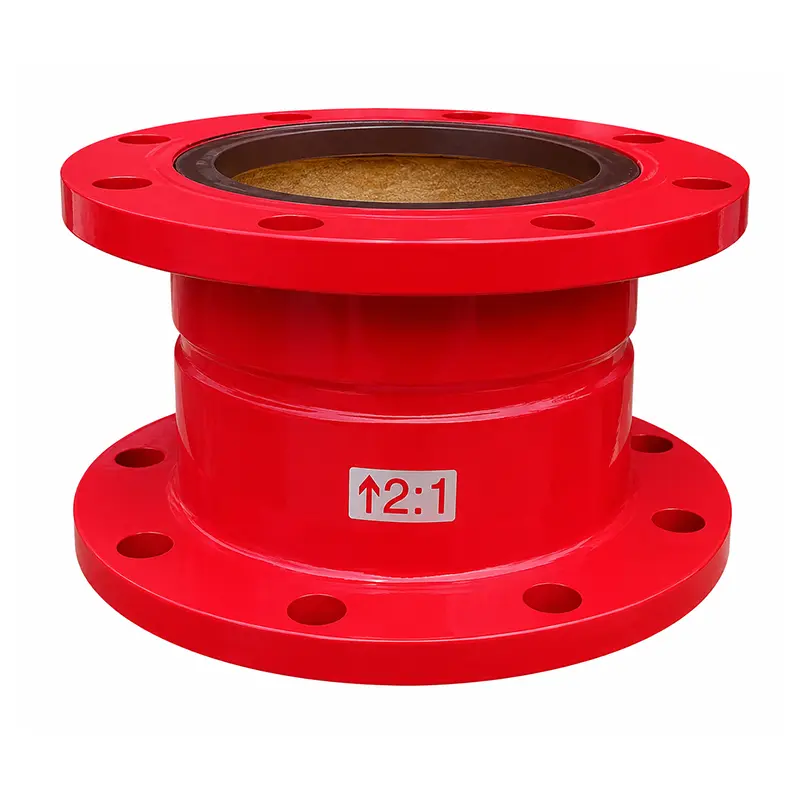

FUXEON® 比減圧バルブは、内部ピストン構造を通じて比例圧力制御を提供します。選択可能な圧力比、1.6 MPa の定格使用圧力、ダクタイル鉄またはステンレス鋼の材料オプション、およびフランジ付き接続により、比例的な圧力低下が必要な建築および工業用給水用途に適しています。

    FUXEON®比率減圧弁内部ピストンの両端の有効圧力面積の差を利用して水圧を下げるように設計されています。特化したタイプとしては減圧弁、入口圧力と出口圧力の間に一定の比例関係が作成されます。冶金、石油、油圧システム、水圧試験装置、住宅用水道、高層ビルの給水システムに非常に適しています。

    利用可能な減圧比には、2:1、3:1、4:1、3:2、および 5:2 が含まれます。このバルブは動圧と静圧の両方を低減でき、比例圧力制御が必要な水ベースのパイプライン システムに最適です。

    動作原理

    バルブは、異なる有効ピストン領域間の力のバランスに従って厳密に動作します。 2 つの有効断面積が異なるため、入口圧力と出口圧力は所定の比例関係を維持します。標準のバルブとは異なり、出口圧力は完全に一定に保たれるのではなく、入口圧力に応じて変化します。

    P1×S1 = P2×S2
    P1 / P2: 入口および出口圧力
    S1 / S2:ピストン両端の有効圧力面積

    減圧比は、適合する内部バルブコアとシリンダーライナーによって決まります。コンポーネントの寸法が異なると、有効圧力領域も異なります。この比率は構造設計パラメータであり、動作中に継続的に調整することはできません。圧力比が異なる場合は、対応するバルブコアとシリンダーライナーの構成が必要です。

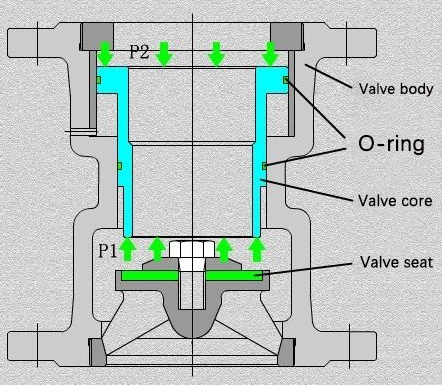

    Ratio Pressure Reducing Valve Structure

    製品比較: どのバルブが必要ですか?

    さまざまなシステム要件に応じて、さまざまな減圧弁設計が適しています。次の比較は、購入者が適切な圧力制御方法を選択するのに役立ちます。

    比率減圧弁
    • 圧力制御固定内部ピストン面積比
    • 出口圧力入口に比例して変化
    • 圧力比固定構成比率
    • システムの複雑さ比較的シンプル
    • メンテナンス比較的低い
    • 最適な用途プレッシャーゾーニングと固定関係
    調整可能な減圧弁
    • 圧力制御スプリングとバルブ機構
    • 出口圧力設定圧力を維持します
    • 圧力比調整可能
    • システムの複雑さ適度
    • メンテナンス適度
    • 最適な用途建築・産業システム全般
    パイロット式減圧弁
    • 圧力制御パイロットバルブはメインバルブを制御します
    • 出口圧力パイロットシステムによる制御
    • 圧力比調整可能
    • システムの複雑さより複雑な
    • メンテナンスパイロットコンポーネントにより高い
    • 最適な用途大流量および複雑なシステム

    技術データ

    標準
    GB/T 21386-2008
    呼び径
    選択したモデルに応じて利用可能なDNサイズを確認する必要があります
    定格使用圧力
    1.6MPa
    最低開放圧力
    2:1の場合0.2MPa / 3:1の場合0.3MPa
    圧力比
    2:1、3:1、4:1、3:2、5:2
    バルブボディ材質
    ダクタイル鋳鉄、ステンレス鋼
    中温
    水、≤80°C
    繋がり
    フランジ付き

    パフォーマンスと品質管理

    油圧性能は、呼び径、入口圧力、圧力比、流量、パイプライン抵抗の影響を受けます。流量が増加すると、バルブとパイプライン全体の圧力損失も変化する可能性があります。エンジニアリングを正確に選択するには、呼び径、動作流量、入口圧力範囲、および必要な出口圧力を合わせて考慮する必要があります。

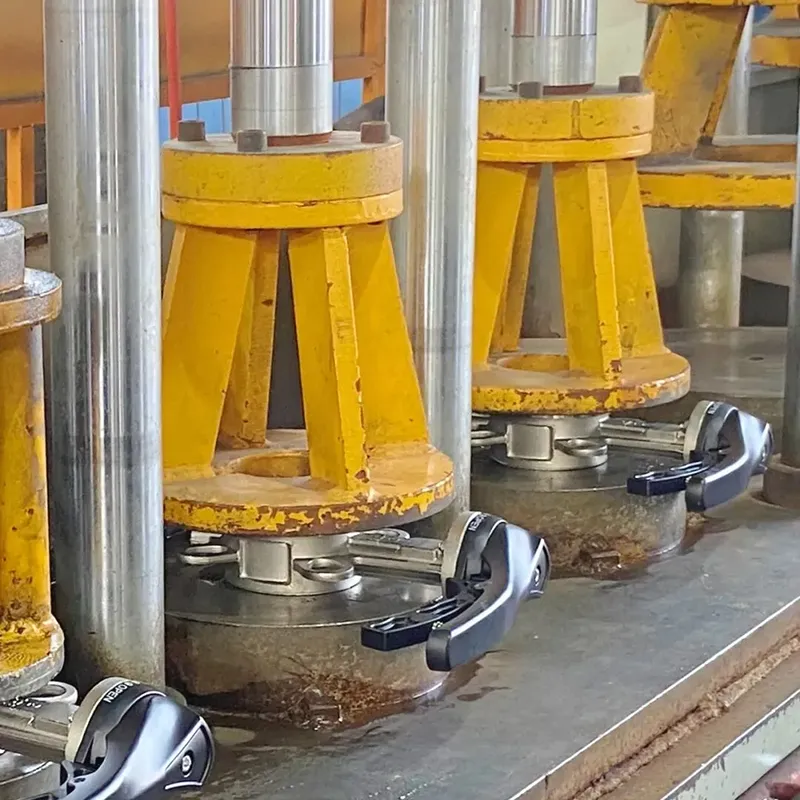

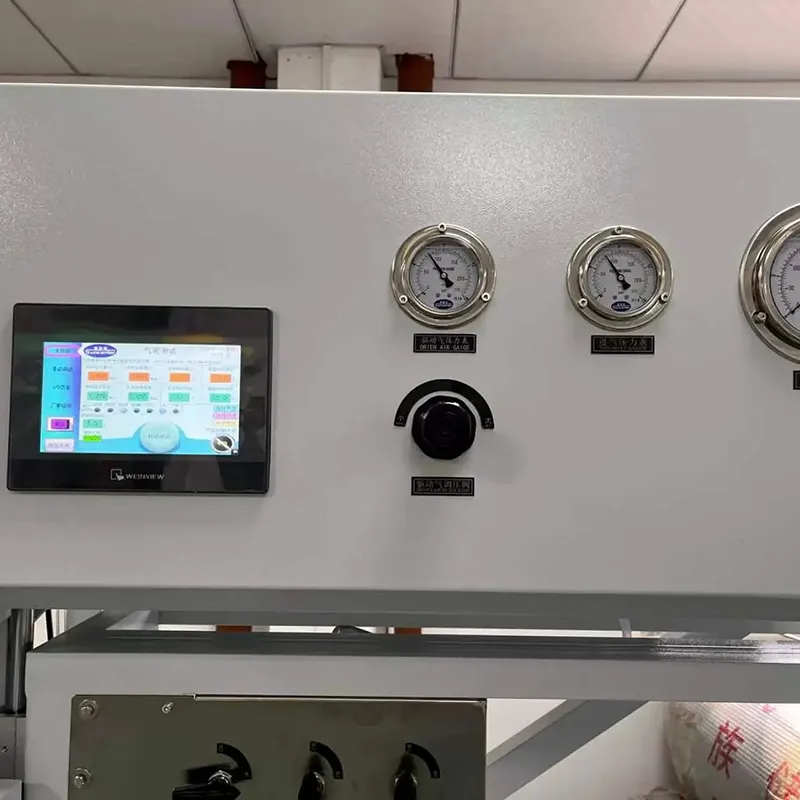

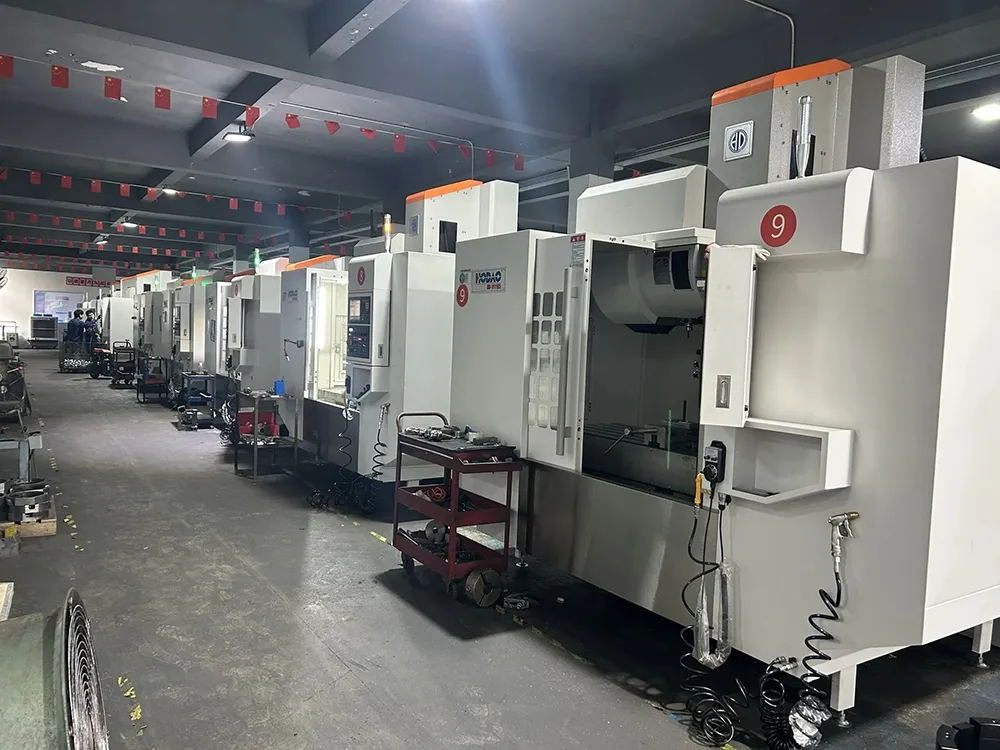

    FUXEON® は複数の機械加工および生産施設を備えており、月に数千個の減圧バルブを製造できます。完成した各バルブには次のような検査が行われます。2.4 MPa の圧力試験 (5 分間保持)出荷前にバルブの強度とシール性能をチェックします。当施設が保有するのは、ISO9001、ISO14001、ISO45001認証。

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    インストール要件

    ⚠️ インストールに関する重要なヒント

    1. 設置前にパイプラインを清掃する必要があります。あY型フィルター破片がバルブに入るのを防ぐために、上流に取り付ける必要があります。
    2. ゲートバルブまたはバタフライバルブメンテナンスを容易にするために、バルブの前後に取り付ける必要があります。
    3. 継続的な給水が必要なシステムの場合、同じ呼び径のバルブを 2 つ並列に取り付けることができます。
    4. バルブ本体の小さな穴は上向きにしないでください。穴に水やゴミが入るとバルブの動作に影響を与える可能性があります。

    アプリケーション

    比減圧弁は、冶金、石油関連システム、油圧システム、水圧試験装置、住宅用給水システム、高層ビルに適しています。下流の圧力が上流の圧力と厳密に比例関係を維持する必要がある圧力ゾーニング用途で非常に効果的であり、お客様の圧力とシームレスに連携します。消防ポンプまたは自治体の供給ライン。

    よくある質問

    比率は調整できますか?

    いいえ、減圧比は内部のバルブコアとシリンダーライナーの寸法によって決まります。比率を変更するには、対応する内部コンポーネントの構成を変更する必要があります。

    出口圧力は一定ですか?

    いいえ。出口圧力は、所定の減圧比に従って入口圧力に比例して変化します。

    比率はどのように選択されますか?

    家庭用給水システムの場合、この比率は通常 3:1 を超えません。防火システムの場合は 4:1 以下。家庭用給湯システムの場合は 2.5:1 以下。

    バルブサイズはどのように選択されますか?

    公称直径は、パイプラインのサイズ、流量、入口圧力、出口圧力の要件、および動作条件に基づいて選択する必要があります。お願いします当社のエンジニアにお問い合わせくださいDNサイズを確認します。
