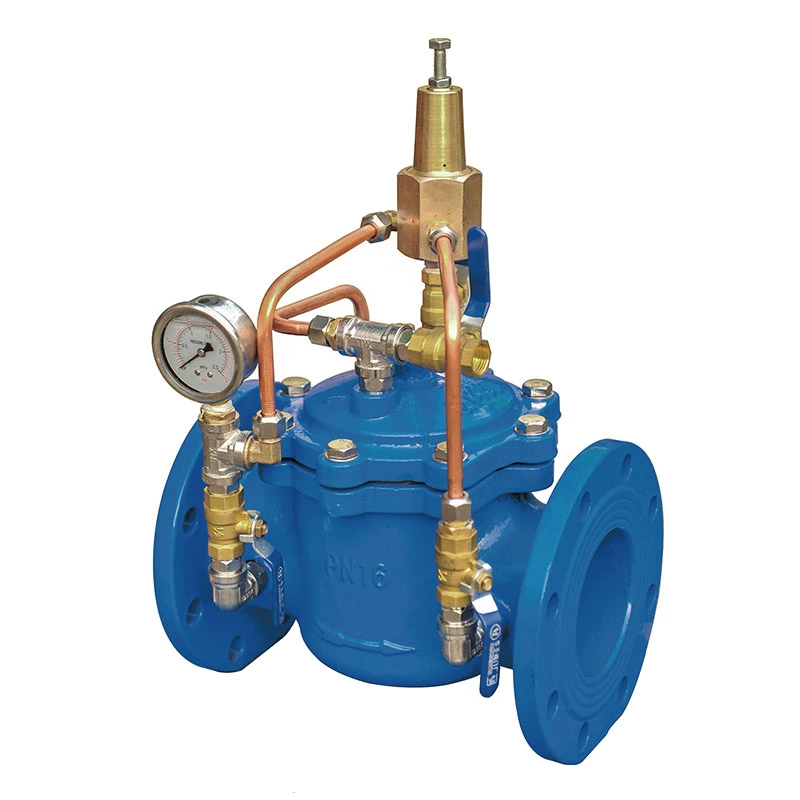

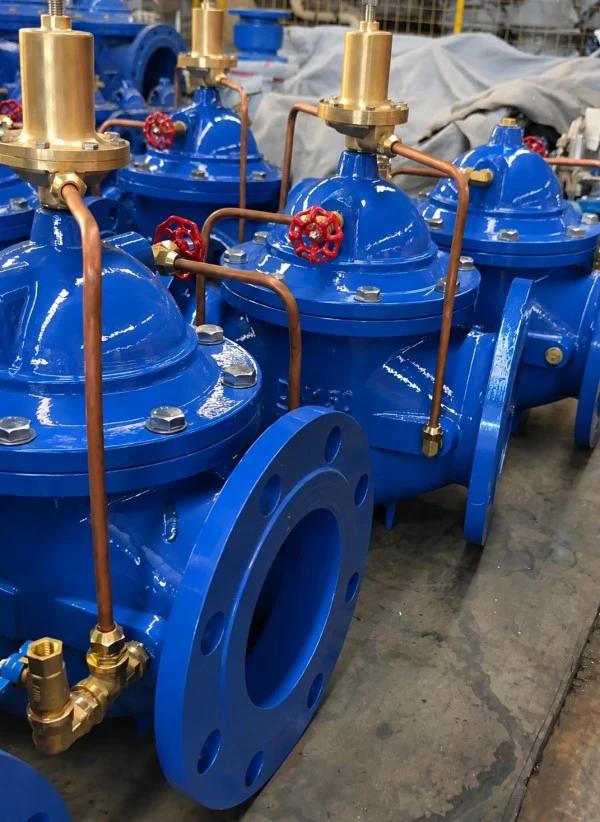

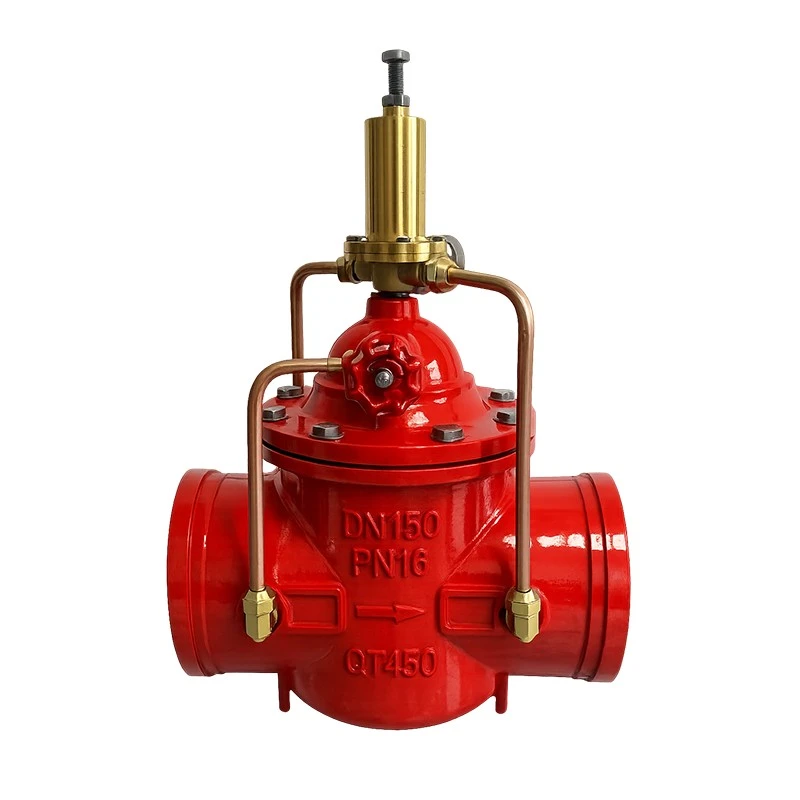

FUXEON® の保持圧力リリーフ バルブは、その多用途性とメンテナンスの容易さが特徴です。圧力リリーフバルブとして、システム圧力の変化を感知します。圧力が設定された安全値を超えると、バルブが自動的に開き、余分な媒体をすぐに放出して圧力を下げ、過圧によるパイプラインや機器の破裂や損傷を防ぎます。圧力維持弁として、上流の給水圧力を設定値以上に維持し、給水の安定性を確保し、特定の運転条件下での水需要を満たします。消防ポンプの出口、高層ビルの給水システム、大規模な給水プロジェクトなどで広く使用されており、ウォーターハンマーを排除し、システムの安全性を保護する上で重要な役割を果たしています。

構造組成:

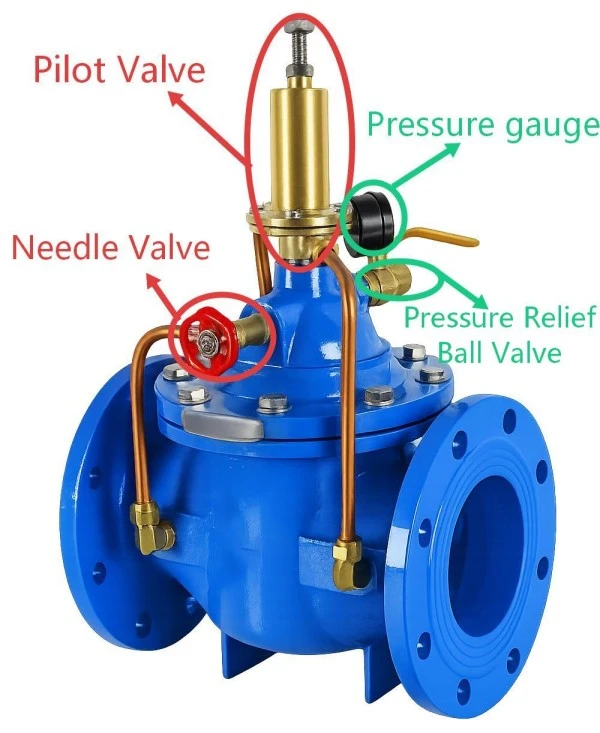

PRV バルブでは、メイン バルブはバルブの主要部分であり、流体の遮断または伝導を担当します。メインバルブには、バルブの動作を制御するための重要な領域である制御室が装備されています。パイロットバルブは、システム圧力を感知し、メインバルブの動作を制御するために使用されます。通常、スプリングと弾性要素 (ダイヤフラムやピストンなど) が含まれており、スプリングの予締め力を調整することで、主弁の作動圧力閾値を設定できます。ニードルバルブは制御配管に設置され、制御配管の流量を微調整することで弁の開閉特性や閉弁速度を調整します。ボールバルブは、バルブの動作モード (圧力解放または圧力保持) を切り替えたり、定期メンテナンス中に制御回路を遮断したりするために使用されます。さらに、通常、制御パイプラインの入口には小型フィルターが取り付けられ、パイプライン内の不純物が制御室に入るのを防ぎ、ダイヤフラムやピストンの詰まりを回避し、バルブ動作の信頼性を確保します。

動作原理:

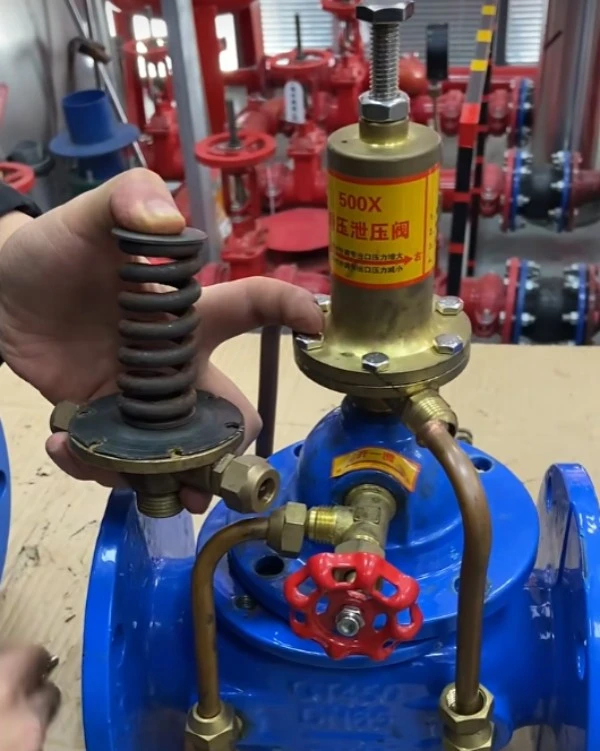

圧力解放バルブでは、まずメインバルブの開放圧力を設定する必要があります。パイロット弁のロックナットを緩め、パイロット弁調整ねじを時計方向に回します。これにより調整スプリングが圧縮され、パイロットバルブコアにさらに大きな下向きの力が加わり、メインバルブの開弁圧力が増加します。調整ねじを反時計方向に回すとスプリング圧力が減少し、パイロットバルブコアにかかる力が減少し、その結果メインバルブの開弁圧力が低下します。圧力計を使用して上流パイプラインの圧力を監視します。希望の設定値に達したら、ロックナットを締めます。

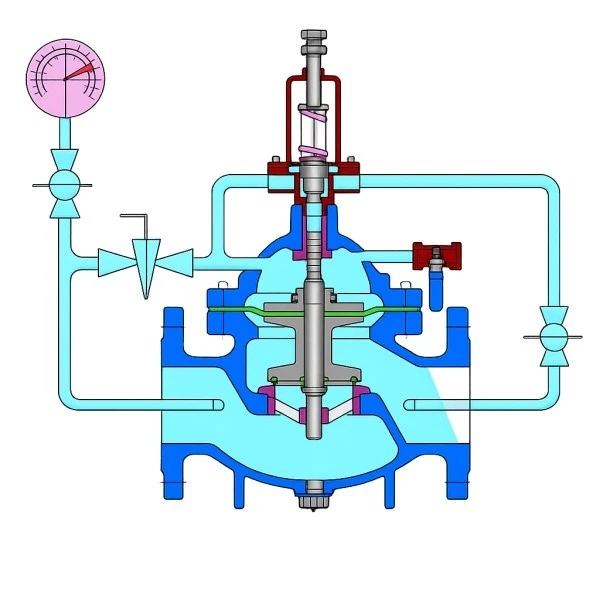

上流の圧力が増加すると、パイロット弁ダイヤフラムの下室の圧力も同期して増加します。圧力が設定値を超えるとダイヤフラムがパイロット弁コアを押し上げ、パイロット弁が開き、主弁ダイヤフラム上部室から水を排出します。メインバルブダイヤフラムの上部チャンバーと下部チャンバー間の圧力差により、メインバルブコアが開き、水を排出し始め、パイプラインの圧力が低下します。

パイプラインの圧力が低下すると、パイロット バルブのダイヤフラムの下部チャンバー内の圧力も低下します。圧力が設定値を下回ると、パイロットバルブコアは調整スプリングの作用により再び閉じます。このとき、主弁ダイヤフラム上部室の圧力は徐々に回復します。主弁ダイヤフラムの有効断面積が主弁コアの受圧面積よりも大きいため、ダイヤフラムの上下室の圧力差により主弁コアが閉じ、吐水を停止し、配管圧力を設定範囲内に維持します。

技術的パラメータ

応用分野

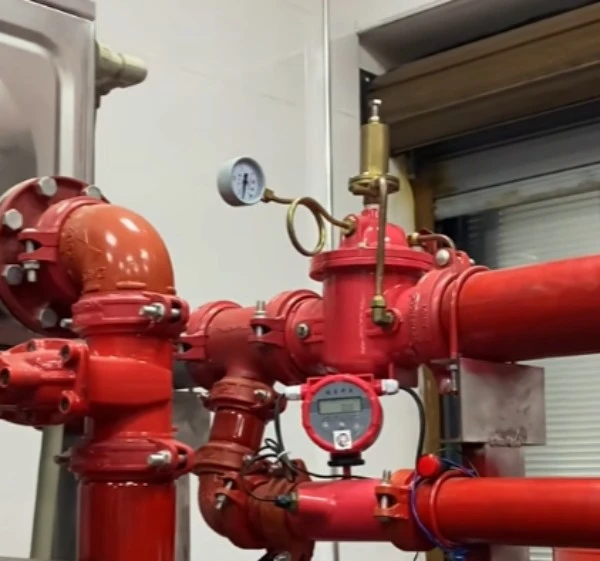

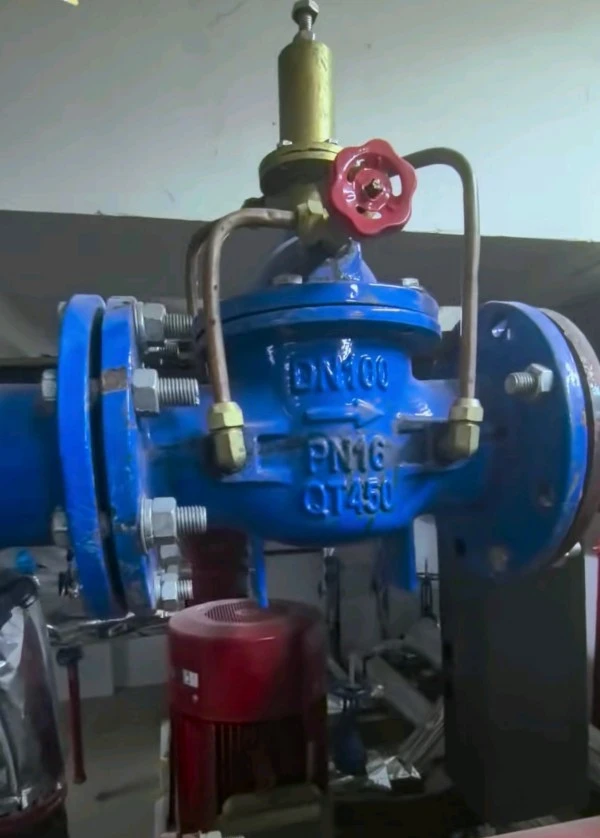

圧力解放バルブは、その独特の機能特性により、圧力制御を必要とするさまざまな給水システムで広く使用されています。防火システムでは、主に低流量運転時の過圧によるポンプの過熱を防ぎ、パイプラインネットワーク内の過圧による機器の損傷を防ぐために、消防ポンプの出口パイプに設置されます。高層ビルの給水システムにおいて、給水圧力の変動による損傷から最上階の配管や機器を保護するために使用されています。さらに、都市給水プロジェクトや産業システム (石油産業や化学産業など) では、ウォーターハンマー効果を排除し、バルブやパイプラインの安全な動作を保護するために、圧力リリーフバルブも一般的に使用されています。

設置とメンテナンス

水 PRV バルブを取り付けるときは、媒体の流れの方向に注意を払うことが重要です。バルブ本体の水の流れ方向の矢印がパイプライン内の媒体の流れ方向と一致していることを確認してください。設置場所については、日常の観察やメンテナンス、排水を容易にするため、バルブカバーを上にして垂直に設置することを一般的に推奨します。呼び径が大きいバルブ (DN200 以上など) の場合は、通常、水平設置をお勧めします。バルブの内部精密部品を保護するには、不純物が制御室に侵入してバルブの詰まりや損傷を引き起こすのを防ぐために、バルブの上流にフィルターを取り付ける必要があります。さらに、バルブのメンテナンスや修理中に給水が中断されないように、メインパイプラインにバイパスパイプとバルブを設置することをお勧めします。

メンテナンス

水圧バルブの圧力設定は、通常、パイロットバルブの調整ネジを調整することで実現されます。時計方向に回すと作動圧力が増加し、反時計方向に回すと作動圧力が減少します。使用中、フィルターに詰まりがないか定期的にチェックする必要があります。制御回路が妨げられていないことを確認するために、フィルター スクリーンを 3 か月ごとに掃除することをお勧めします。運転中は 6 か月ごとに排水をチェックする必要があります。バルブの漏れや動作異常が見つかった場合は、速やかにシールやダイヤフラムを修理してください。さらに、バルブの前後のゲート バルブが開いた位置にあることを定期的にチェックして、バルブが適切に機能することを保証する必要があります。
