信頼性の高い防火システムにおいて直立スプリンクラーが依然として重要である理由

自動スプリンクラー システムは、熱によって火災の発生を検知し、保護エリアにできるだけ早く水を放出するという単純な原理に基づいて設計されています。スプリンクラー ヘッドは比較的小さなコンポーネントですが、その設置方向、熱応答、放出特性、接続サイズ、および認定は、防火システム全体の動作に直接影響を与える可能性があります。

商業施設、産業施設、保管施設で利用できるさまざまなスプリンクラー構成の中でも、配管配置、天井構造、および設置環境により、ディフレクターを上向きにしてスプリンクラーをパイプの上に配置する必要がある場合には、直立スプリンクラーが引き続き重要な選択肢となります。 NFPA 13 は、この上向き放出配置に従って直立スプリンクラーを定義し、標準的な直立スプレー スプリンクラーの選択、位置、および間隔に関する特定の要件を規定しています。

したがって、請負業者、防火販売業者、システム設計者、および建築設備の購入者にとって、直立スプリンクラーを選択するには、接続ネジと価格を確認するだけでは不十分です。応答特性、K ファクター、温度定格、材質、仕上げ、承認要件、設置条件、完全なスプリンクラー システムとの互換性はすべて注目に値します。

直立スプリンクラーは何が違うのですか?

上向き設置向けに設計

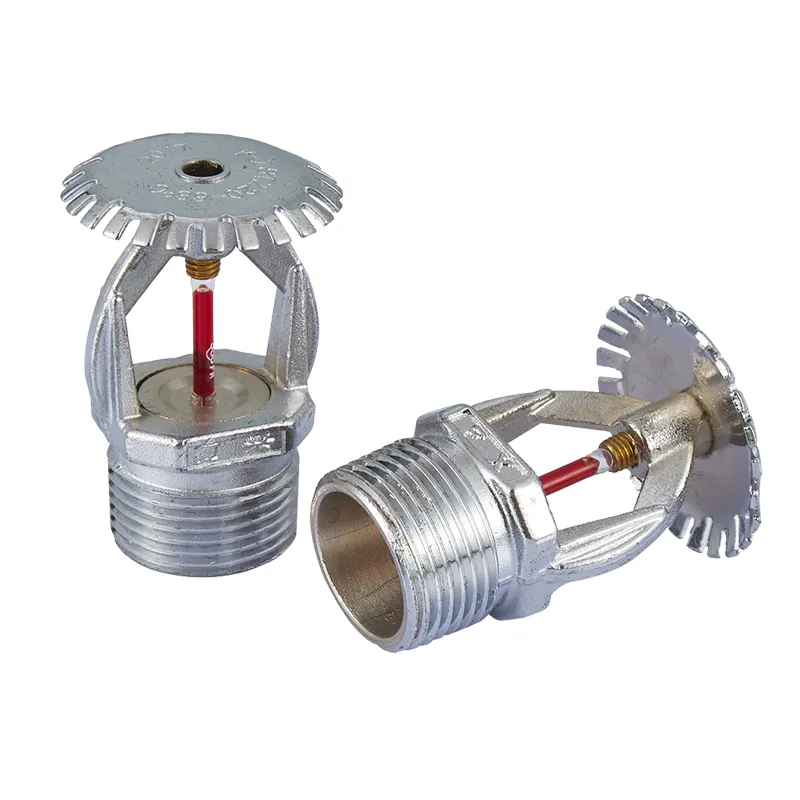

直立スプリンクラーは、水が保護エリア全体に分配される前にデフレクターに向かって上向きに放出されるように設置されるように設計されています。この構成は、配管の下に設置され、その下にデフレクターが配置されるペンダント型スプリンクラーとは異なります。

設置方向は、スプリンクラーが周囲の天井、屋根構造、配管、その他の建物コンポーネントと相互作用する方法に影響します。したがって、スプリンクラーのタイプは、交換可能なコンポーネントとして扱うのではなく、全体的な水力設計およびレイアウト設計の一部として選択する必要があります。

設置条件がスプリンクラーの選択に影響する

直立型スプリンクラーは、露出した配管が好まれる地域、または建物の構造により上向きスプリンクラーが実用的となる地域で特に役立ちます。産業施設、倉庫、ユーティリティエリア、駐車場、その他の露出パイプ環境では、システム設計に応じてこのタイプの構成が必要になる場合があります。

NFPA 13 には、位置、間隔、保護エリア、障害物に関する規則を含む、標準的なペンダント、直立、側壁スプレー スプリンクラーの個別の設置要件が含まれています。

購入者が評価すべき中心的なパラメータ

正確なパラメータは常に、選択したスプリンクラー モデルの技術文書と承認リストから取得する必要があります。商業用防火プロジェクトの場合、購入者は、外観が似ている 2 つのスプリンクラーが同じ水力特性または熱特性を持っていると想定することは避けるべきです。

スプリンクラーの選択において K ファクターが重要な理由

流れと圧力はつながっている

スプリンクラーの放出は K ファクターと動作圧力に関連しているため、K ファクターは重要な水力パラメータです。 K ファクターが高いほど、特定の圧力でより多くの水流が可能になりますが、これは、K ファクターが高いスプリンクラーがすべての用途に自動的に適していることを意味するわけではありません。

スプリンクラーの K ファクターは、水力計算、危険分類、必要な設計密度、利用可能な給水量、およびその他のシステム パラメーターに従って選択する必要があります。

製品選択の前にシステム設計が必要

このため、プロジェクト エンジニアは、まず必要な放水特性を決定し、次に互換性のある K ファクターとリストを備えたスプリンクラーを選択する必要があります。このアプローチは、スプリンクラーが配管と物理的に適合しても、油圧的にはプロジェクトに不適切であるという状況を防ぐのに役立ちます。

熱応答によりスプリンクラーが作動するタイミングが決まります

熱に弱い要素

手動操作の消防設備とは異なり、自動スプリンクラーは、熱に敏感な要素が指定された動作温度に達すると反応するように設計されています。熱要素は、スプリンクラーの設計に応じて、ガラス電球または別のリストされた機構を使用する場合があります。

FUXEON® は、同社の防火スプリンクラー製品は熱に敏感なガラス球を使用しており、設定温度に達すると自動的に作動するように設計されていると述べています。同社はまた、スプリンクラー製品群に使用されているコンポーネントの中にドイツの JOB ガラス電球を特定しています。

温度定格は環境に適合する必要があります

温度定格は、スプリンクラー周囲の周囲条件に応じて選択する必要があります。スプリンクラーが熱を発生する機器、ヒーター、照明器具、またはその他の高温源の近くに設置されている場合、設計者は適切な温度定格を選択する際にこれらの条件を考慮する必要があります。

一般的に使用されているという理由だけで温度定格を選択すると、設置が不適切になる可能性があります。正しい定格は、実際の環境と該当する防火基準に基づいて決定する必要があります。

障害物制御が直立スプリンクラーにとって重要な理由

給水には適切な間隔が必要です

梁、パイプ、ダクト、構造部材、保管ラック、その他の障害物が放出を著しく妨げる場合、スプリンクラーは意図した散布パターンを提供できません。

NFPA 13 には、標準的な直立および吊り下げ式スプレー スプリンクラーを障害物に関連して配置するための特定の要件が含まれています。適用可能な距離は、障害物の寸法と位置、およびスプリンクラーの配置によって異なります。

倉庫のレイアウトには特に注意が必要です

ラック、保管商品、屋根構造、照明システム、および機械設備はすべてスプリンクラーの配置に影響を与える可能性があるため、保管施設ではより複雑な障害状態が発生する可能性があります。

このような用途の場合、スプリンクラーのレイアウトは、保管場所の配置および危険性の分類とともに開発する必要があります。スプリンクラー自体は、不適切なシステム レイアウトを補うことはできません。

直立型スプリンクラーが検討できる用途

倉庫および保管施設

倉庫では露出した防火スプリンクラー配管が頻繁に使用されるため、適切なシステム設計では直立構成が実用的なオプションになります。ただし、スプリンクラーの選択には、保管高さ、商品分類、ラック配置、天井構造、および油圧要件を考慮する必要があります。

工業用建物

製造工場や工業用建物には、広いオープンエリア、露出した配管、機械、可燃性物質、さまざまな天井構成が含まれる場合があります。直立スプリンクラーは、リストされた用途と設置要件が満たされる適切な自動スプリンクラー システムに組み込むことができます。

商業およびユーティリティエリア

商業ビル、機械室、サービスエリア、駐車場、その他配管が露出している場所でも、適用される防火設計に応じて直立スプリンクラー構成を使用する場合があります。

最終的な用途は、スプリンクラーの向きだけではなく、常に防火技術者と該当する地域の要件によって決定する必要があります。

材質と表面仕上げは長期信頼性に影響します

真鍮構造

真鍮は、多くの屋内防火環境に適した機械的強度、機械加工性、耐食性の組み合わせを提供するため、スプリンクラー本体に一般的に使用されます。

FUXEON® は、自社の防火スプリンクラー製品群が真鍮で製造されていると説明し、耐食性と長寿命のためにクロムメッキ仕上げが利用できると述べています。

環境条件を考慮する必要がある

湿気、腐食性、ほこりの多い環境、または化学的に攻撃的な環境に設置されるスプリンクラーには、適切な仕上げまたは特殊なスプリンクラー構造が必要な場合があります。したがって、購入者は最終構成を選択する前に、設置環境に関する情報をサプライヤーに提供する必要があります。

通常の屋内環境向けに設計された標準的なスプリンクラーが、あらゆる産業用途や屋外用途に自動的に適していると想定すべきではありません。

認証は調達における重要な考慮事項です

承認が重要な理由

防火コンポーネントは安全性が重要な製品です。多くの商業プロジェクトでは、スプリンクラーがプロジェクト所有者、コンサルタント、保険会社、または管轄当局によって受け入れられる前に、特定の承認または認証を取得する必要があります。

FUXEON® は、CCCF、ISO 9001、CE、EAC、LPCB などの他の企業および製品の認証と並んで、自社の防火スプリンクラー製品全体で利用可能な認証の中で UL と FM を識別します。正確な承認は、購入する特定のスプリンクラー モデルについて確認する必要があります。

認定を交換可能なものとして扱わないでください

国際調達の場合は、正確なモデル番号、承認範囲、公称 K ファクター、温度定格、方向、および該当するリストを確認することが重要です。 1 つのスプリンクラー モデルが保持している認証は、メーカーの製品範囲のすべてのモデルが同じ認証を取得していることを必ずしも意味するわけではありません。

注文前に購入者が確認すべきこと

完全なアプリケーション情報を提供する

見積もりを依頼する際、プロのバイヤーは、対象用途、建物タイプ、危険分類（可能な場合）、パイプ接続要件、K ファクター要件、温度定格、必要な認証、数量、および仕向け市場を提供する必要があります。

この情報により、サプライヤーは一般的な製品名を単に一致させるのではなく、実際のプロジェクト要件に基づいてモデルを推奨できます。

出荷前に技術資料を確認する

大規模なプロジェクトの場合、購入者は調達を完了する前に、関連するデータシート、設置手順、承認情報、寸法図、製品識別情報を要求する必要があります。

スプリンクラーをコンサルタント、消防当局、保険会社、またはプロジェクトの承認プロセスに提出する場合、文書は特に重要です。

保管および設置中にスプリンクラーを保護する

スプリンクラー ヘッドは、輸送、保管、設置中に機械的損傷から保護する必要があります。熱に敏感な要素は重要なコンポーネントであるため、不適切な取り扱いをするとスプリンクラーの性能に影響を与える可能性があります。

設置はメーカーの指示および該当する防火基準に従ってください。 NFPA 13 では、適用される設置要件に従って、標準の直立および吊り下げスプリンクラーを選択、配置、および間隔を置くことを特に要求しています。

FUXEON® の消火用スプリンクラー製造へのアプローチ

フクセオン®は、中国福建省南安市に拠点を置く消防設備メーカーです。同社は、20,000平方メートルを超える生産拠点を運営し、警報弁、消火用スプリンクラー、消火栓、消火ホース、ホースリールなどの防火製品を製造していると述べています。

そのスプリンクラー製品範囲には、直立型、ペンダント型、側壁型、および隠蔽型の構成が含まれており、さまざまな設置要件に合わせてさまざまな流量オプションを備えています。 FUXEON® はまた、完成したスプリンクラー製品は工場出荷前に圧力テストを受けると述べています。

スプリンクラー システムは同じプロジェクト内で複数のコンポーネント タイプを必要とすることが多いため、国際的な販売代理店や防火請負業者にとって、この幅広い製品ポートフォリオは役立ちます。ただし、各スプリンクラー モデルは、特定のプロジェクト設計および承認要件に照らして評価する必要があります。

信頼性の高い防火はシステムの正しいマッチングから始まります

直立スプリンクラーは小さなコンポーネントですが、その性能は油圧設計、設置方向、熱応答、間隔、障害物の制御、および認証に密接に関係しています。寸法や購入価格のみに基づいてスプリンクラーを選択すると、システムの承認および設置の際に不必要なリスクが生じる可能性があります。

プロの購入者にとって、より良い調達アプローチは、保護要件から始めて、スプリンクラーの K ファクター、温度定格、応答タイプ、接続、材質、仕上げ、認証をシステムに適合させることです。

さまざまなスプリンクラー構成、国際認証、真鍮製の構造オプション、工場での圧力テストを備え、フクセオン®は、自動スプリンクラー システム用の信頼性の高いコンポーネントを求める請負業者、販売業者、防火プロジェクトに直立スプリンクラー ソリューションを提供します。最終モデルは常に、該当する防火規格、承認された設計、およびメーカーの技術文書に従って選択および設置する必要があります。
