泡消火栓

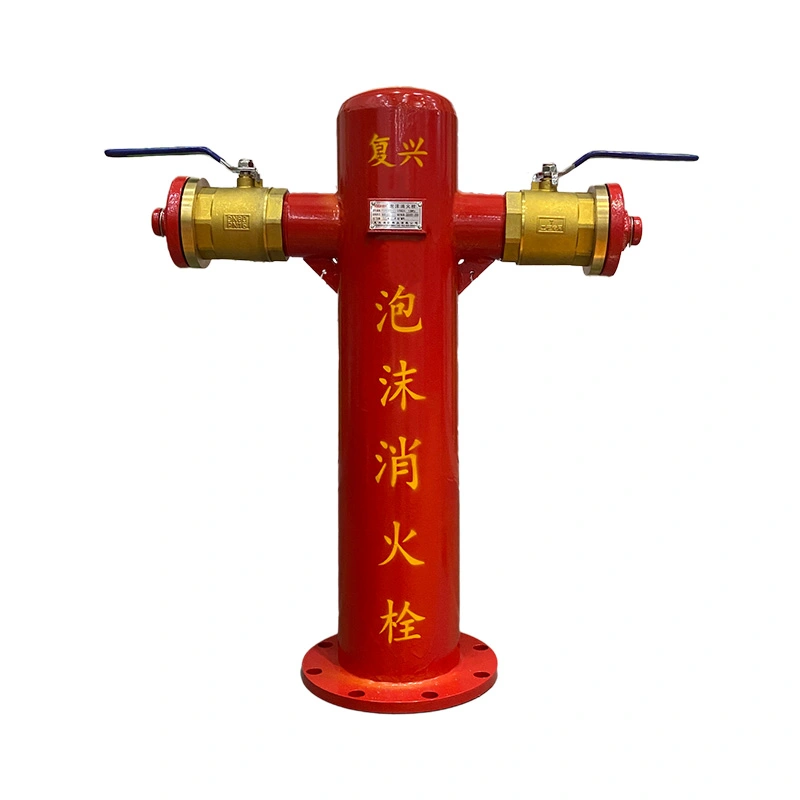

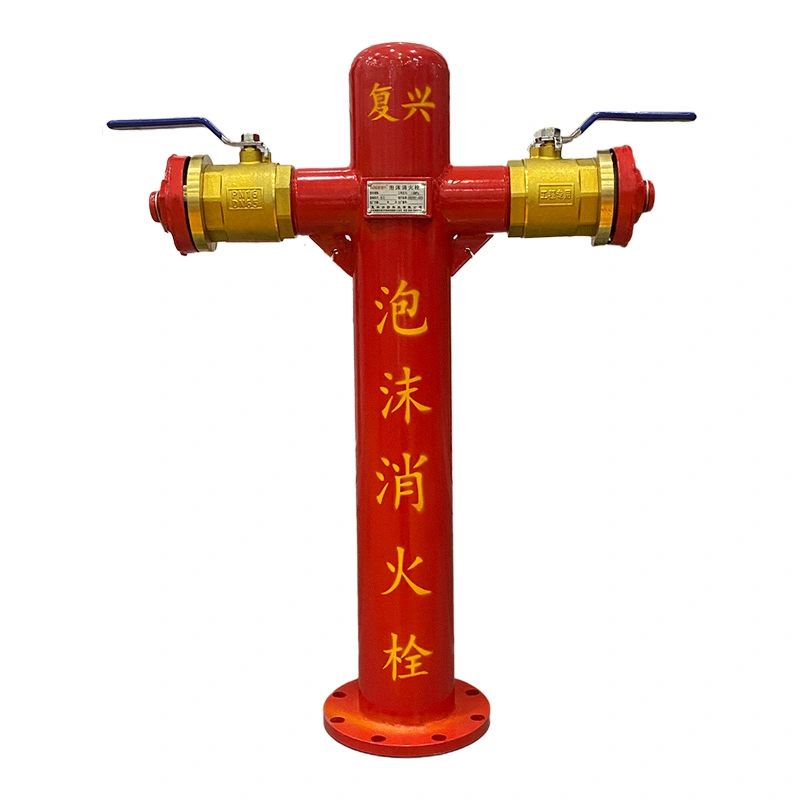

泡消火栓は主にフランジ、シリンダー、ボールバルブ、消火管ネジで構成されています。 FUXEON® は、下部バルブプレートをシールに使用することで従来の構造を改善しました。媒体の圧力はシール力に寄与し、加圧運転中のシール性能の維持に役立ちます。

コンセントのデザイン

デュアル排出ポート

FUXEON® フォーム消火栓には 2 つの DN65 または DN80 放出ポートがあり、各出口は個別の真鍮ボールバルブによって制御されます。出口は、互換性のある消火ホースおよび下流の泡放出装置に接続できます。

出口が 1 つだけ必要な場合は、使用しない出口のボールバルブを閉じることができます。これにより、泡溶液の漏れが防止され、操作出口で必要な流量と圧力が維持されます。

シール構造

下部のバルブ プレートは、消火栓内の主なシール機能を提供します。中圧はシール力に寄与し、加圧泡溶液送出のための単純な構造を提供します。

技術データ

主な仕様

利用可能な構成は、DN65 または DN80 排出口を備えた DN100 および DN150 入口接続をカバーします。管路径、接続する消火設備、必要流量、システム設計に応じて適切な機種を選定してください。

機器接続

ホースおよびフォーム装置

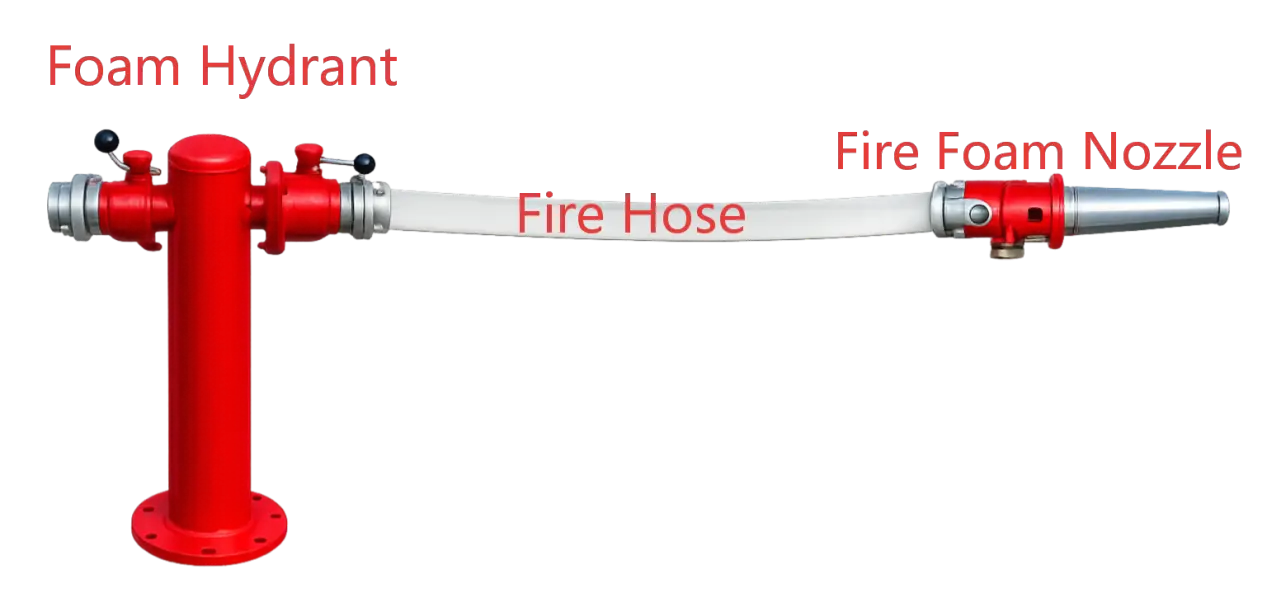

消火栓には、互換性のある消火ホースを接続するための DN65 または DN80 コンセントが 2 つあります。ホースは、手動で泡を放出するために泡ガンに接続することも、システム設計に従って、適切なホースまたは配管アセンブリを介して泡モニターに接続することもできます。

接続サイズとカップリングは、選択した泡ガン、泡モニター、ホース、および動作圧力と一致する必要があります。出口が 1 つだけ使用される場合は、2 番目のボールバルブを閉じて泡溶液の漏れを防ぎ、動作出口で必要な流量と圧力を維持できます。

材質と識別

真鍮製ボールバルブ

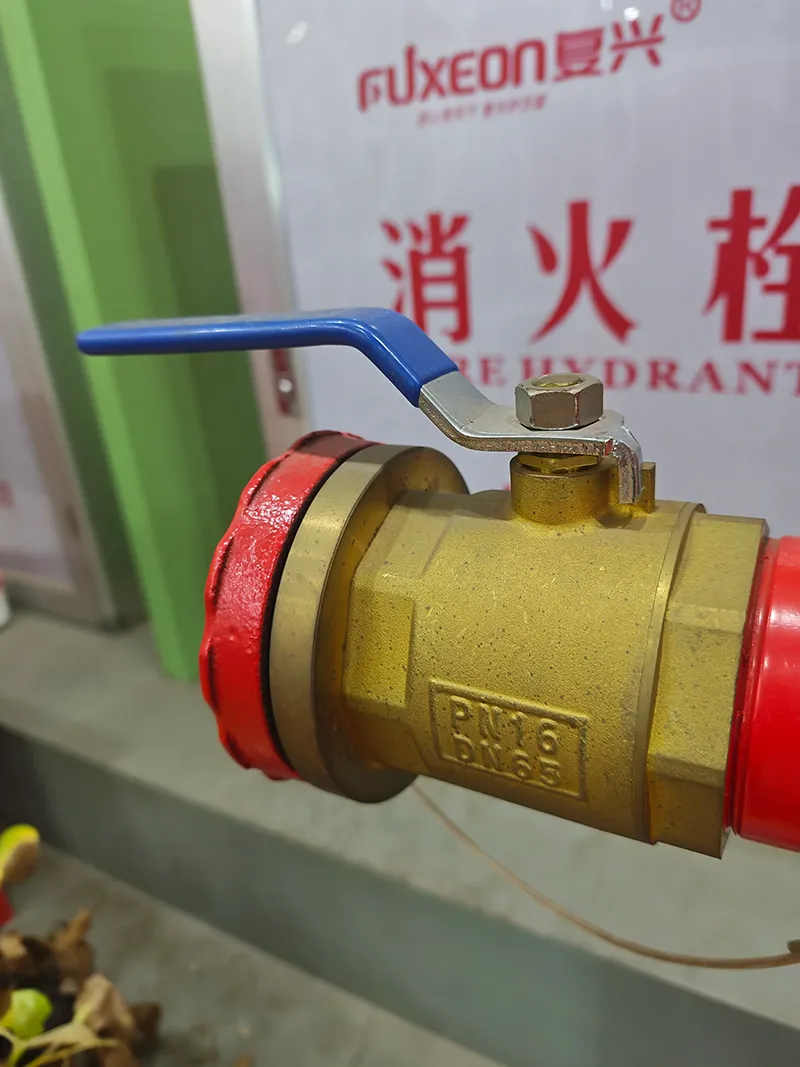

FUXEON® は、ホース接続制御装置として真鍮のボールバルブを使用しています。黄銅は使用環境に耐える耐食性と機械的強度を備え、各吐出ポートを独立して動作させることができます。

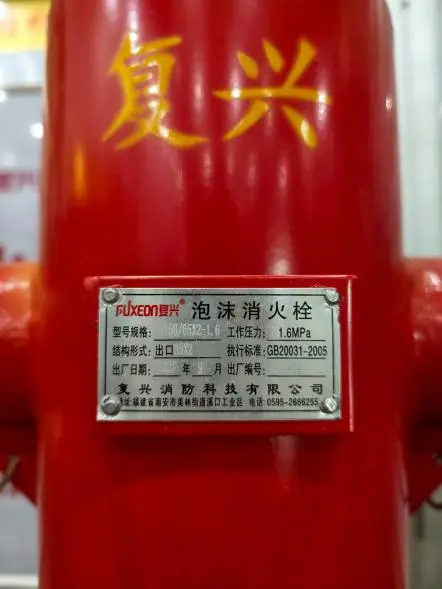

製品ラベル

FUXEON® が製造する各消火栓には、製造情報が記載された専用の製品識別ラベルが付いています。このラベルにより、ユーザーは製造日と該当する製品規格を識別できるようになり、設置およびメンテナンス時のトレーサビリティがサポートされます。

インストール

パイプラインの配置

泡システムでは、システム設計に従って固定泡貯蔵タンクを使用する必要があります。泡消火栓は、定められた設置要件に従って、防火堤の外縁に沿って均等に配置し、泡消火栓間の間隔は 60 メートルを超えないようにする必要があります。

最終的なレイアウトでは、保護エリア、発泡パイプラインの配置、ホースへのアクセス、消火活動の要件、および適用される防火規制を考慮する必要があります。

操作方法

消火中は、ホースが必要な放出ポートに接続され、対応する真鍮のボールバルブが開いて泡混合物が放出されます。

出口が 1 つだけ必要な場合は、もう一方の出口のバルブは閉じたままにしておく必要があります。これは、不必要な泡溶液の排出を防ぎ、操作出口を通る利用可能な流量を維持するのに役立ちます。

アプリケーション

産業用防火設備

消火栓は、固定パイプラインからホース接続または固定放出装置に泡溶液を供給する必要がある泡ベースの消火システム用に設計されています。

一般的な用途には、石油化学企業、石油精製所、石油貯蔵施設、航空機格納庫、および可燃性液体の防火に泡消火システムが必要なその他の工業分野が含まれます。

品質管理

製品テスト

FUXEON® 製品は、供給前に品質と動作性能を検証するためにテストされています。消火栓には、製品の選択とトレーサビリティをサポートするために、定義された入口と出口の構成と専用の識別ラベルが付属しています。

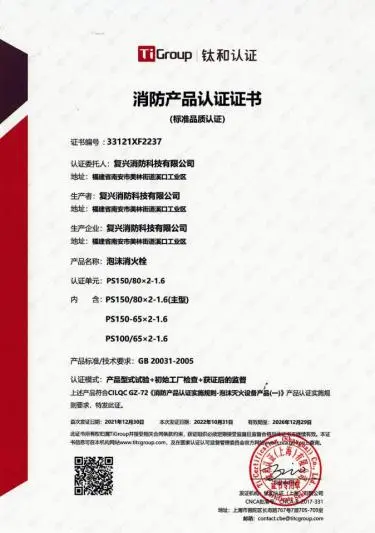

製品には、サードパーティの TI グループ試験機関によって発行された証明書があり、製品品質検証のためのサポート文書を提供します。

管理システム

FUXEON® は、GB/T 19001-2016 / ISO 9001:2015、GB/T 24001-2016 / ISO 14001:2015、GB/T 45001-2020 / ISO 45001:2018、および GB/T 27922-2011 を含む認定管理システムの下で運営されています。

セレクションガイド

接続サイズ

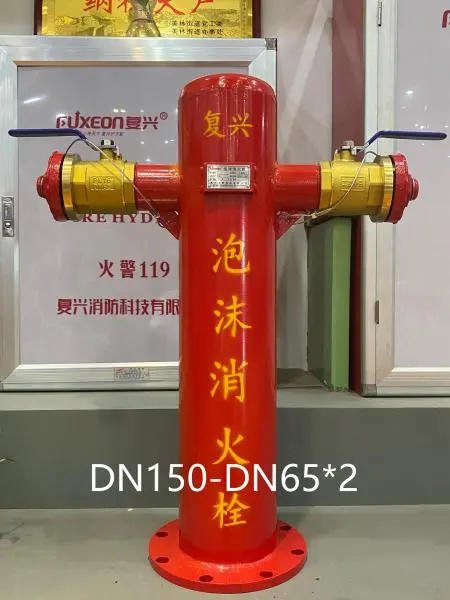

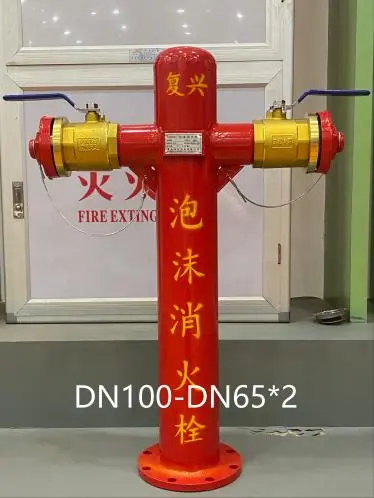

入口のサイズは泡混合パイプラインと一致する必要があり、出口のサイズは接続された消防ホースまたは泡放出装置に対応する必要があります。 FUXEON® は、DN65 または DN80 出口オプションを備えた DN100 および DN150 入口構成を提供します。

コンセントの操作

2 つの出口により、異なる消火構成が可能になります。システム設計により同時排出が必要な場合は両方を使用できますが、単一のホースまたは排出装置のみが動作している場合は 1 つの出口を閉じたままにすることができます。

よくある質問

その主な機能は何ですか?

泡消火栓は泡混合パイプラインに設置され、ホース、泡ガン、泡モニターなどの接続された消火設備に泡ソリューションを提供します。

どのような機器に接続できますか?

コンセントは互換性のある消火ホースに接続できます。これらのホースは、手動操作用の泡ガンに接続することも、適切な接続アセンブリを介して泡モニターに接続することもできます。

コンセントは1つしか使用できませんか?

はい。出口が 1 つだけ必要な場合は、未使用の出口のボールバルブを閉じることで泡溶液の漏れを防ぎ、必要な流量と圧力を維持できます。

定格圧力とは何ですか?

記載のPS100-65×2、PS150-65×2、PS150-80×2の機種は呼び圧力1.6MPaです。

利用可能な注入口のサイズは何ですか?

リストされているモデルは、DN65 または DN80 デュアル排出口を備えた DN100 または DN150 入口接続を使用しています。

消火栓の最大間隔はどれくらいですか?

定められた設置要件に従って、泡消火栓は防火堤の外縁に沿って均等に配置され、その間隔は 60 メートルを超えてはなりません。最終的な取り決めは、該当するプロジェクト設計および防火規制に従う必要があります。

製品は追跡可能ですか?

はい。 FUXEON® 製品には、製造日や適用規格などの製造情報が記載された専用の識別ラベルが付いています。
