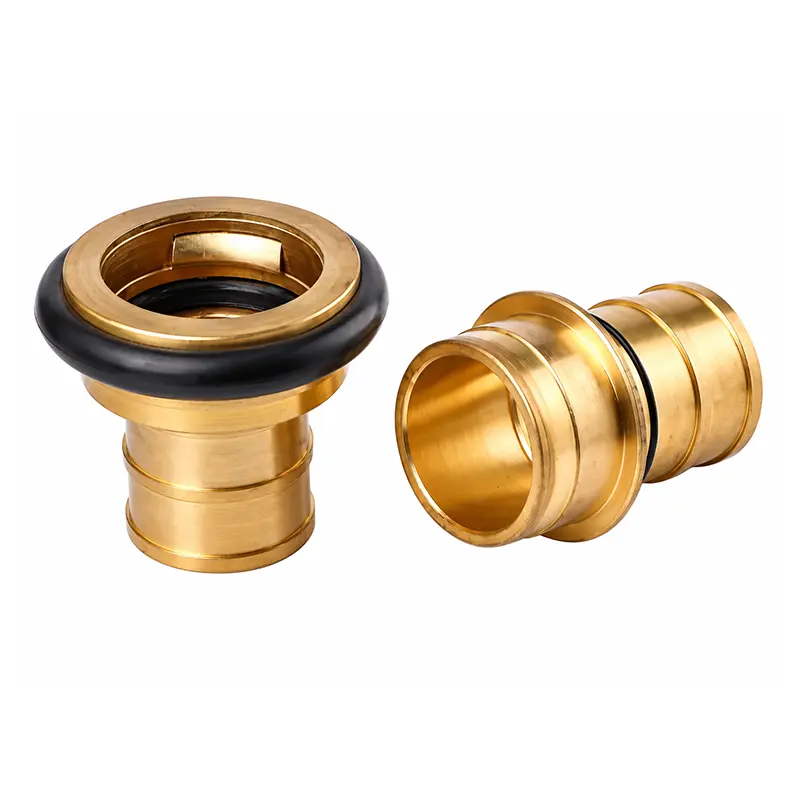

JISマチノカップリング

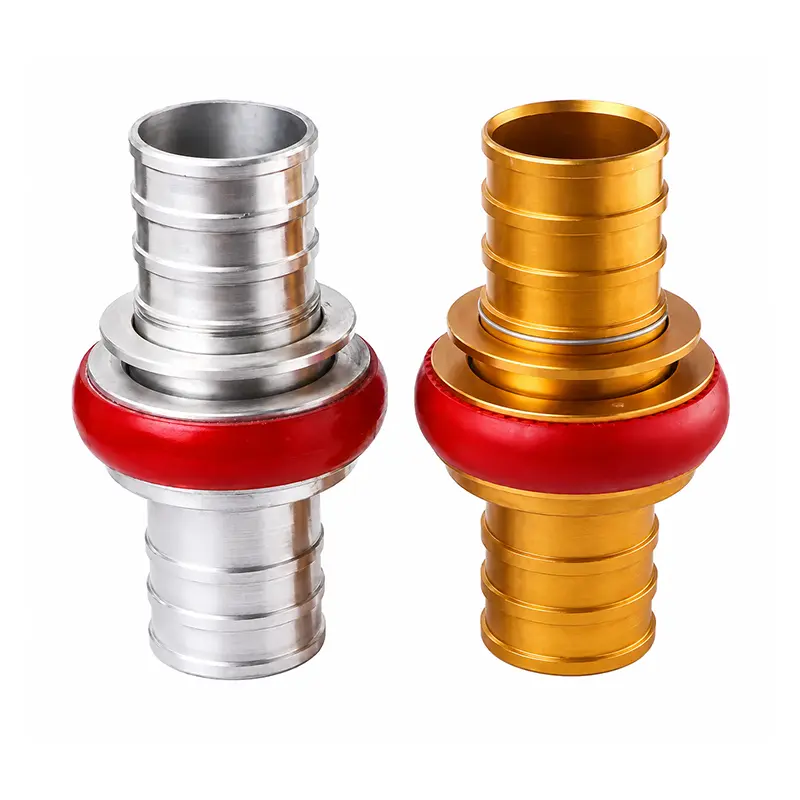

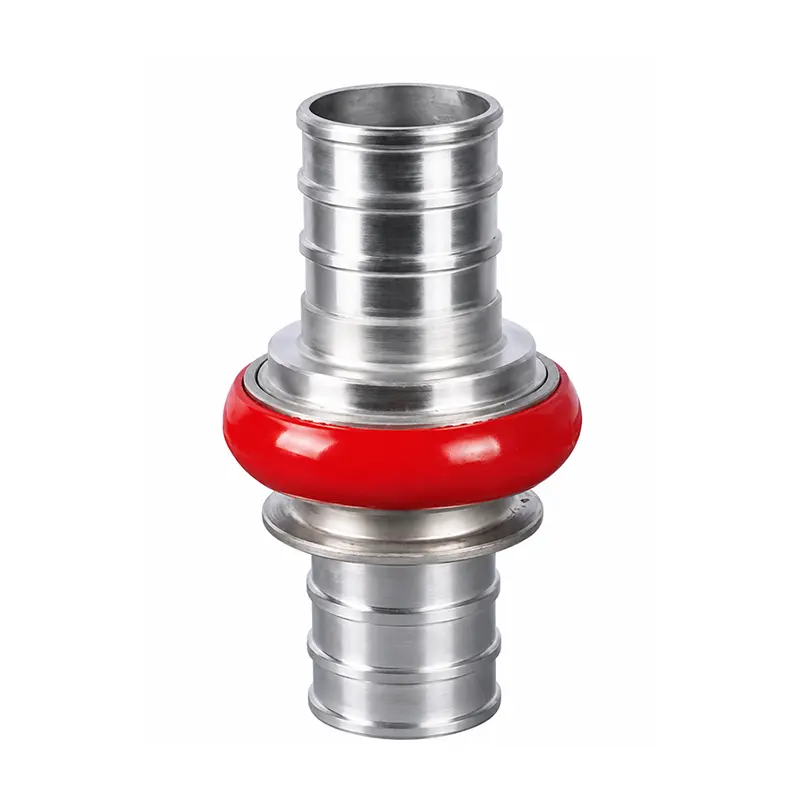

FUXEON® JIS マチノ カップリングは、消防ホース、消防車、着陸弁、消火栓、ノズルを接続するために設計されたクイック接続コンポーネントです。内部スライダーとスロットロック構造を使用して、従来のネジ式インターフェイスで必要とされる複数の回転を必要とせずに高速接続を提供します。

    のJISマチノカップリング通常、DN40、DN50、および DN65 サイズで提供されますが、プロジェクトの要件に応じて追加のサイズも利用できます。プッシュ式接続なので接続・取り外しが簡単に行えます。消防ホースこれは、接続時間が重要な消防活動中に特に役立ちます。

    FUXEON® 製品は、GB/T 19001-2016 / ISO 9001:2015、GB/T 24001-2016 / ISO 14001:2015、GB/T 45001-2020 / ISO 45001:2018、GB/T 27922-2011 などの認定管理システムの下で製造されています。当社の認定を表示.

    接続構造と機構

    machino 消防ホース カップリングは、オスとメスのコンポーネントが接続された後、高精度の内部スプリングを使用してスライダーを嵌合スロットに押し込みます。この機械的ロック構造は動作中にジョイントを固定し、高級ゴム製シールリングが接続されたコンポーネント間に漏れ防止シールを提供します。

    1

    オスエンドを挿入

    オペレータは、オス端を対応するメス接続 (消火栓または火災ノズル) ロック機構がしっかりとかかるまで押します。

    2

    オートロック&シール

    内部のバネ仕掛けのスライダーがスロットにロックされます。多段滑り止め構造により適切な嵌合を維持し、ゴムリングにより密閉性が確保されます。

    3

    クイック切断

    接続を外すには、オス側のリング機構を押して内部のスライダーを引っ込めるだけです。ネジ付きインターフェイスを回転させることなく、接続が即座に分離されます。

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    技術データ

    パラメータ 仕様
    標準 JIS B 9911
    サイズ 1 1/2インチ、2インチ、2.5インチ、3インチ。リクエストに応じて他のサイズも利用可能
    一般的な呼び径 DN40、DN50、DN65
    使用圧力 16バール
    作動媒体 水、泡混合物
    材料 真鍮、アルミニウム、ステンレス鋼
    シールリング ゴム
    鋳造法 ダイカスト、重力鋳造、鍛造
    表面処理 振動研削、陽極酸化処理
    接続タイプ クイックプッシュ式接続

    材料選択ガイド

    FUXEON® JIS マチノ カップリングは、真鍮、アルミニウム、ステンレス鋼からお選びいただけます。材料の選択は、コネクタの重量、機械的強度、耐食性、使用環境、調達コストに影響します。

    真鍮
    • 一般的な密度~8.4 ~ 8.7 g/cm3
    • 抗張力~300~550MPa
    • 重さ重い
    • 腐食耐性良い
    • 料金中~高
    • 応用一般消防
    アルミニウム合金
    • 一般的な密度~2.7 ~ 2.8 g/cm3
    • 抗張力~150~310MPa
    • 重さ軽量
    • 腐食耐性良い
    • 料金中くらい
    • 応用ポータブル機器
    ステンレス鋼
    • 一般的な密度~7.9 ~ 8.0 g/cm3
    • 抗張力~500~600MPa
    • 重さ重い
    • 腐食耐性素晴らしい
    • 料金高い
    • 応用腐食性環境

    製造と品質検証

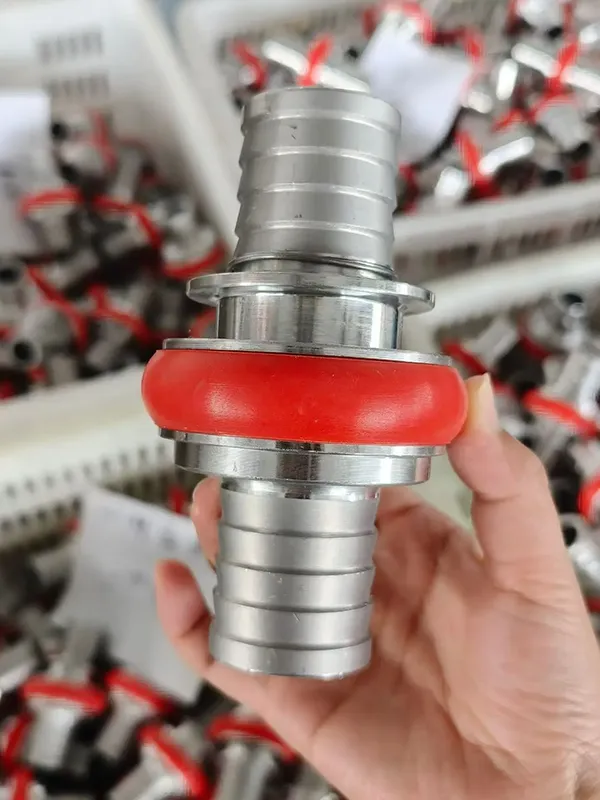

    FUXEON® は独自の消防ホース コネクタ製造工場を運営しており、代理店や販売代理店に頼ることなく、注文要件に応じて生産スケジュールを調整できます。製造プロセスはダイカスト、重力鋳造、鍛造をサポートしており、用途の要件に応じてさまざまな材料、サイズ、構造構成を製造できます。

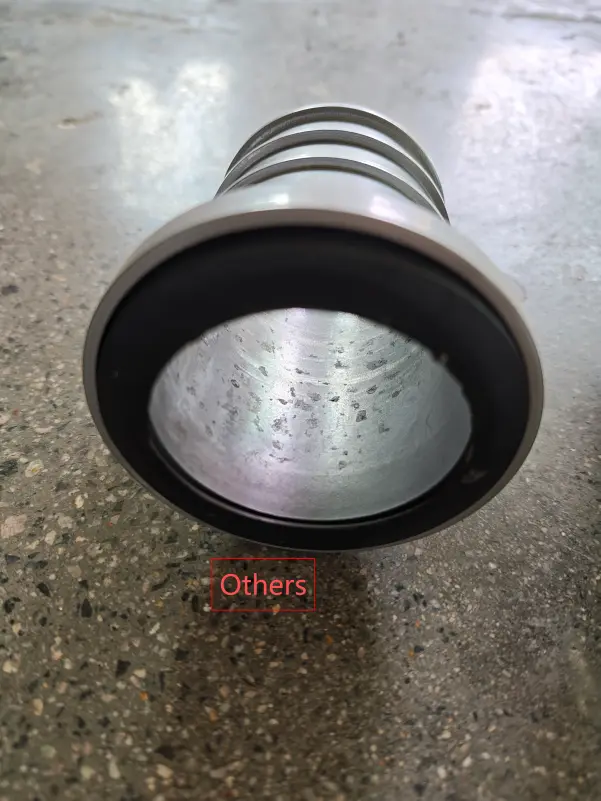

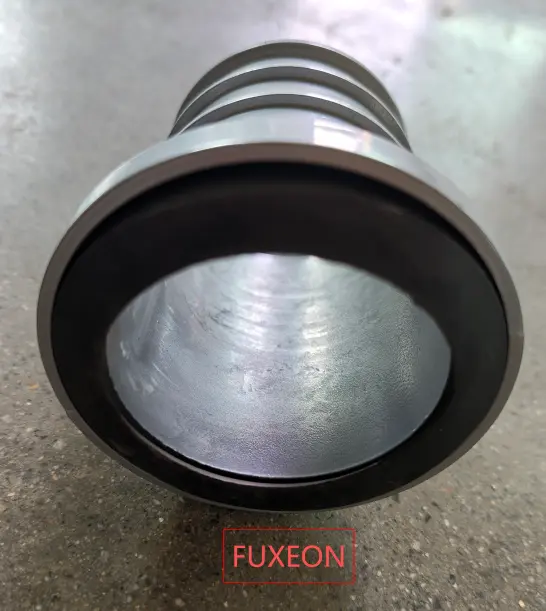

    FUXEON® 消防ホース コネクタの内壁は、滑らかな内面を提供するように加工されています。適切な表面仕上げは、汚染物質が残留したり、局所的な腐食点を形成したりする可能性のある粗い領域を減らすのに役立ちます。カスタマイズされたプロジェクトの場合、FUXEON® は顧客の図面や技術要件に応じて特殊なサイズや非標準構造の OEM/ODM サービスをサポートします。

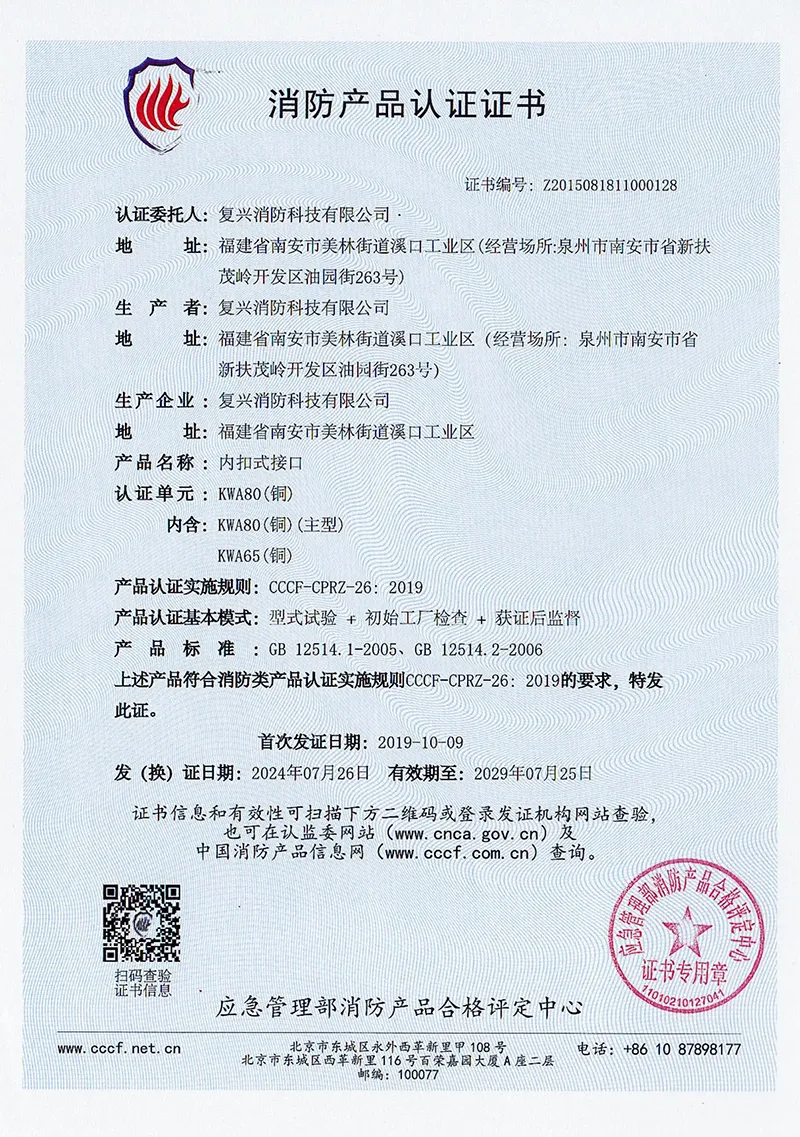

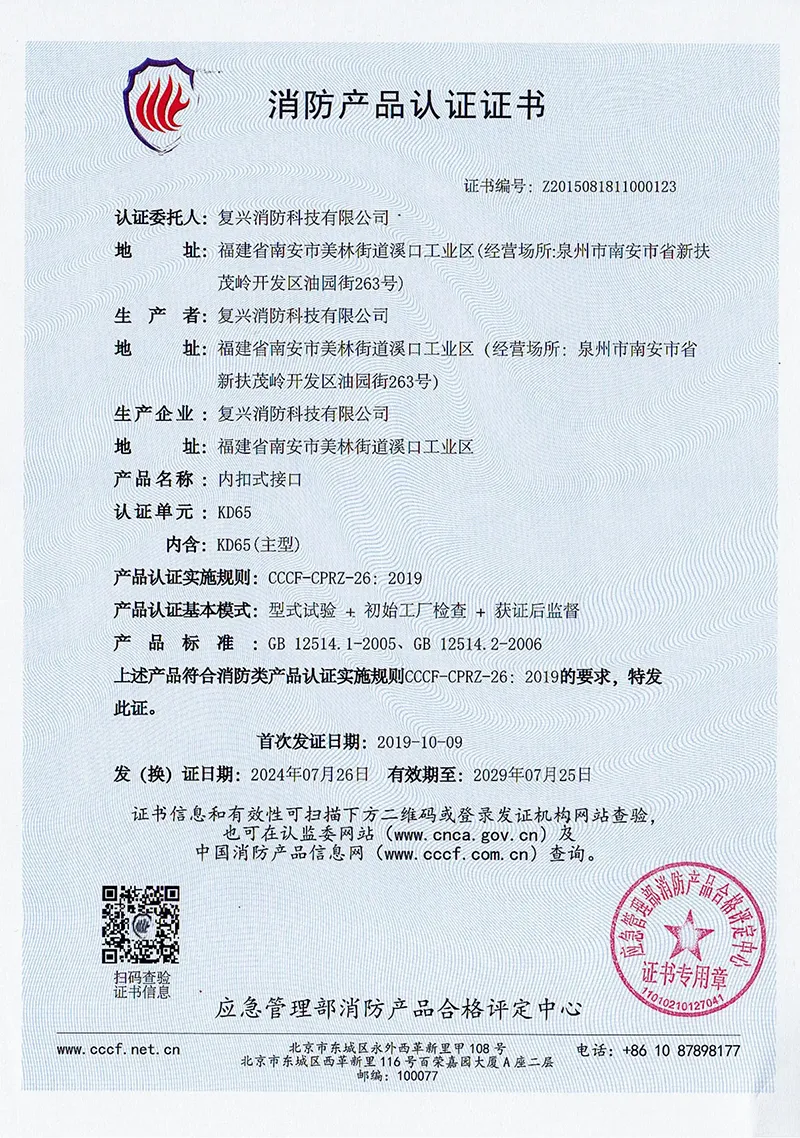

    フクセオン®消防ホース継手中国非常管理省の認定を受けており、機械的性能、シール性能、接続信頼性、材料の耐久性をカバーするテストを受けています。

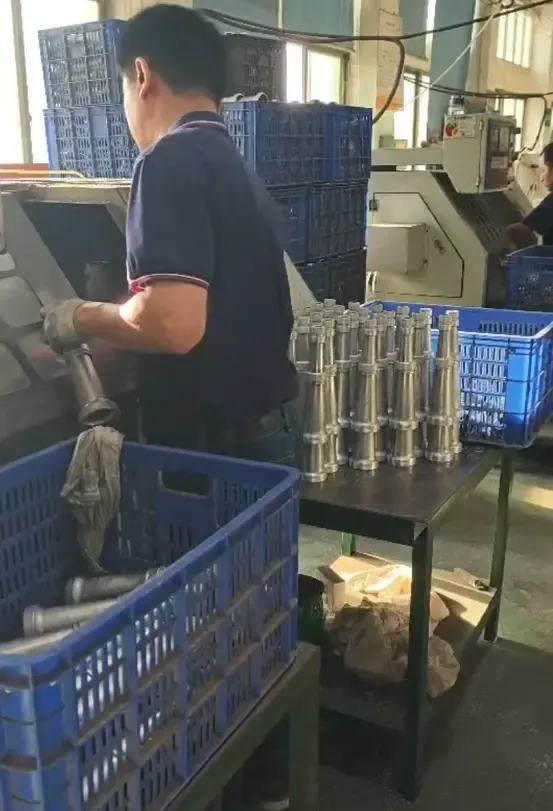

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    アプリケーション

    JIS マチノ カップリングは、消防ホースと適合する消火栓、着陸弁、消防車、ノズルを接続できます。クイック接続構造は、ホースの接続や交換を効率的に行う必要がある消防システムに適しています。このカップリングは、互換性のあるホース接続と迅速な手動操作が必要な農業灌漑、建設現場、海洋安全用途にも使用できます。

    JIS Machino Coupling Application

    よくある質問

    マチノカップリングとは何ですか?

    マチノ カップリングは、消防やその他の流体輸送用途で一般的に使用されるクイック接続ホース コネクタです。ネジ接続のみに依存するのではなく、機械的なロック構造を使用しています。

    どのように接続したり切断したりするのでしょうか?

    雄端が対応する雌接続部に挿入され、内部のバネ仕掛けのスライダーがスロットに係合できるようになります。外す場合は、オス側のリング機構を押してスライダーを外し、部品を分離します。

    どのようなサイズと素材が利用可能ですか?

    一般的な公称サイズには DN40、DN50、および DN65 (1 1/2 インチから 3 インチ) が含まれますが、ご要望に応じて他のサイズも利用可能です。作業環境に応じて真鍮、アルミ、ステンレスのオプションをご用意しております。

    私のプロジェクトに合わせてカスタマイズできますか?

    はい。 FUXEON® は、特殊なサイズや不規則な構造の OEM/ODM カスタマイズをサポートしています。図面、寸法、材料要件、またはアプリケーション情報を提供して、当社のエンジニアリング チームが評価することができます。

    マチノ カップリングは発泡混合物と互換性がありますか?

    はい。標準のゴム製シール リングと内部材料は、水と泡の混合物の両方に適合します。このため、泡ベースの消火システムに非常に適しています。

    標準使用圧力はどれくらいですか?

    当社の JIS マチノカップリングの標準使用圧力は 16 bar (1.6 MPa) です。ホースおよび接続された機器の圧力定格がこの仕様と一致していることを確認してください。

    どうやって漏れを防ぐのですか?

    高品質で耐摩耗性のゴム製シールリングを使用しています。内部のバネ式スライダーは均一な機械的ロックを保証し、高圧下でのカップリングのずれや緩みを防ぎます。

    漏れを防ぐためにカップリングをメンテナンスするにはどうすればよいですか?

    ゴム製シールリングに摩耗や亀裂がないか定期的に検査し、必要に応じて交換してください。内部のロック機構に砂、土、破片が付着しないようにしてください。少量のシリコングリスを塗布するとシールの寿命を延ばすことができます。

    町野カップリングとストルツカップリングの違いは何ですか?

    マチノカップリングは内部ロック機構を備えたプッシュ式接続を採用しており、素早く簡単に操作できます。 Storz カップリングは、対称的な爪と歯のロック設計に基づいています。どちらを選択するかは、地域の消防基準と既存の設備によって異なります。

    リードタイムとMOQはどれくらいですか?

    標準サイズ (DN40、DN50、DN65) の場合、小ロットの注文は通常 15 日以内に生産されます。当社のMOQは柔軟で、サンプル評価用に1個から開始できます。 OEM/ODM リクエストの場合、リードタイムはカスタマイズの詳細によって異なります。
