サイレントチェックバルブ

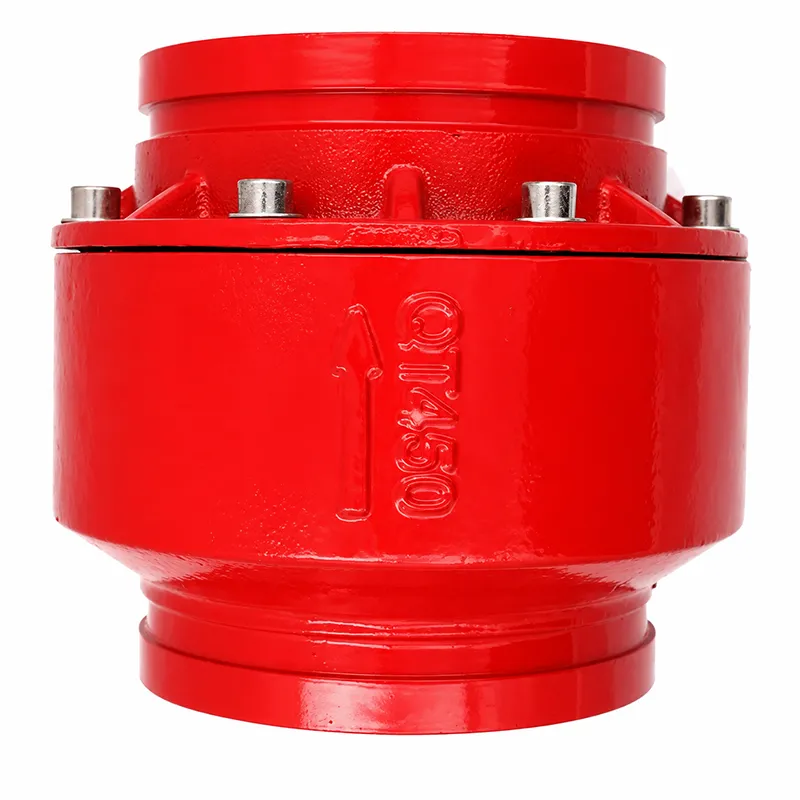

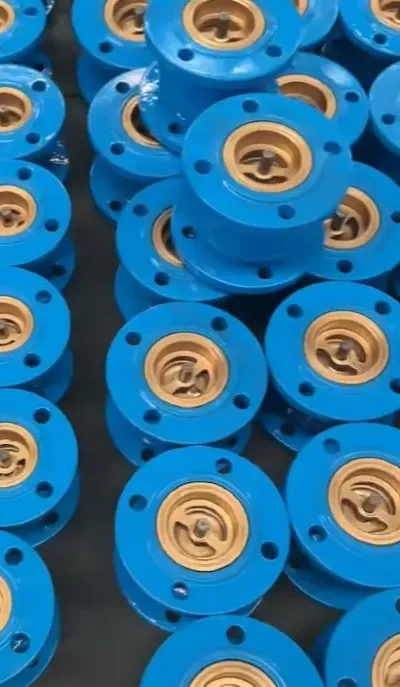

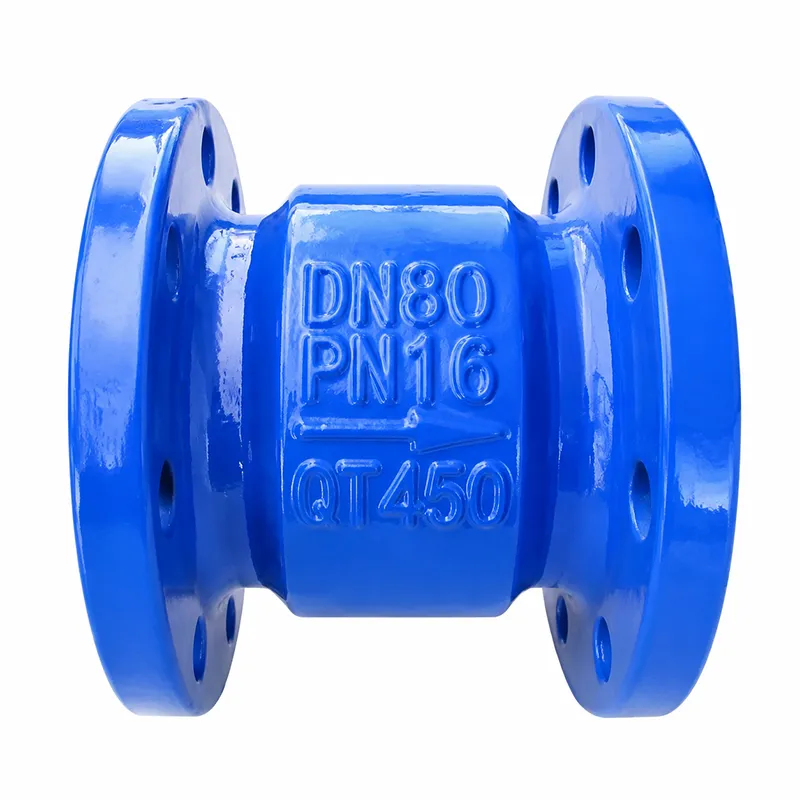

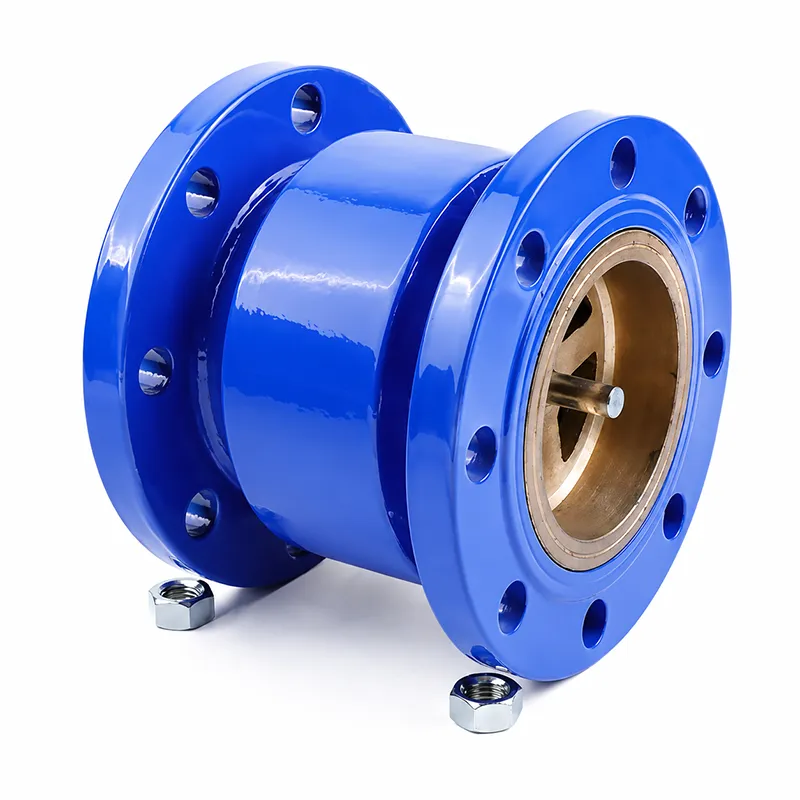

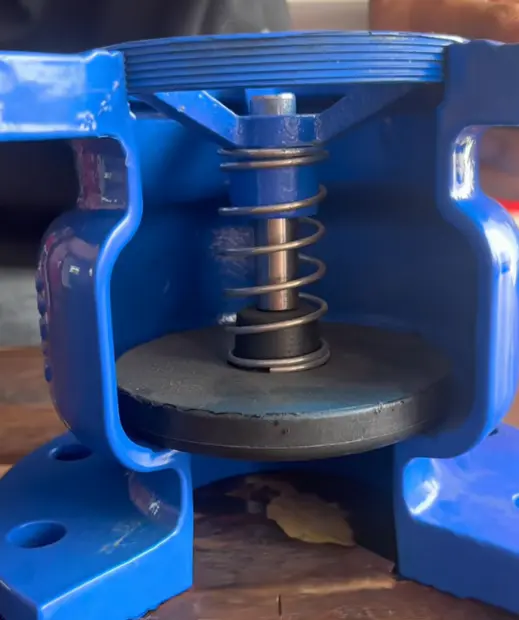

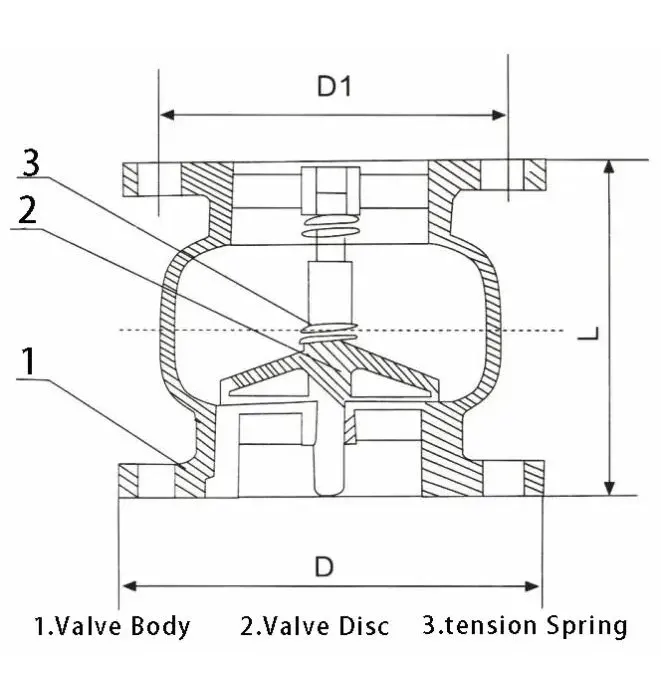

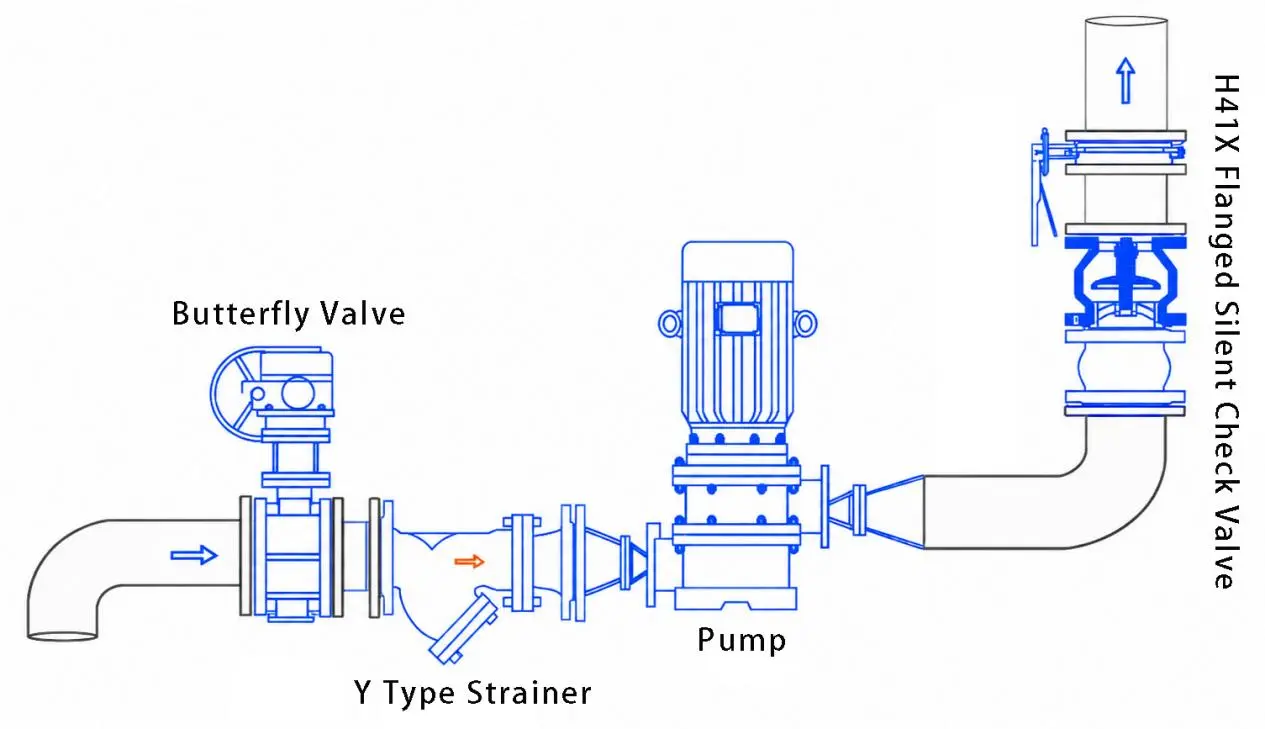

FUXEON® サイレントチェックバルブは、ワンウェイバルブとしても知られ、リフトタイプチェックバルブのカテゴリに属します。この製品は、主にバルブボディ、バルブディスク、バルブステム、スプリングなどのコアコンポーネントで構成されたスプリングリセットリフトタイプの最適化構造を採用しています。従来はポンプ出口パイプラインに設置されており、圧力がシステムの閾値を超える給水システムや補助パイプラインに適しています。この製品は、高い騒音やウォーターハンマー衝撃など、従来の逆止弁の欠点を克服しています。ショートストローク閉止設計により、スムーズでショックのない開閉と静かな動作を実現し、パイプラインの逆流や機器の反転などの一般的な運用上の問題を完全に解決します。

技術パラメータ:

逆止弁サイレントはリフト式逆止弁で、中央のベアリングが上下に動くため、主に垂直に取り付けられます。ダブルガイドバルブコアの場合は横置きも可能です。ただし、大口径バルブの場合、バルブディスクの重量によりガイドスリーブが一方的に摩耗し、シール効果に重大な影響を与える可能性があります。したがって、大口径バルブの場合は垂直設置を推奨します。

静かな逆止弁の動作原理は何ですか?

FUXEON® サイレントチェックバルブは、中圧と機械的リセット構造に基づいて完全に自動で動作するため、手動操作は必要ありません。媒体が前方に流れると、流体圧力によってバルブ ディスクが開き、パイプライン内に通常の水が流れるようになります。ポンプが停止したり、媒体が逆流傾向にある場合、弁体は自身の重力、バネの戻り力、媒体の逆圧の複合作用により急速に閉じ、媒体の逆流路を完全に遮断します。これにより、ポンプとモーターを逆回転による損傷から保護し、パイプラインコンテナの圧力を安全に逃がすことができるため、流体システム全体の安定した動作が保証されます。

主な製品の特徴:

1. ウォーターハンマーを排除した静かな動作

閉閉ストロークが短い設計を採用しており、閉閉時の中逆流速度が極めて低くなります。スプリングの戻りプロセスはスムーズで、機械的な衝撃はありません。パイプライン内のウォーターハンマー衝撃と振動ノイズを効果的に抑制および排除し、スムーズで静かな動作を保証し、高水準の建築および産業用パイプラインの低騒音動作要件を満たします。

2.安定したシール、耐久性

バルブディスクはゴムソフトシール構造を採用しており、シールリングがバルブ本体内に完全に埋め込まれており、長期にわたる媒体浸食によるシール損失を大幅に低減します。ガイドシャフトとガイドフレームの間に非金属潤滑スリーブを設けることで、弁体の開閉動作がよりスムーズかつ柔軟になり、詰まりや焼き付き不良がなくなり、製品の安定性と寿命が大幅に向上します。

3. コンパクトな構造と柔軟な設置

製品の一体構造はコンパクトでスペースをとらないため、パイプラインの組み立てやその後のメンテナンスが容易になります。バルブコアは上下昇降構造を採用し、垂直設置にも標準対応。小・中径デュアルガイドバルブコアモデルは横置きにも対応可能です。大口径バルブ（DN200～DN300）の場合、バルブディスクの自重によるガイドスリーブの片側摩耗を防ぎ、長期のシール性能を確保するため、垂直設置を推奨します。

4. 幅広い適応性と強力な汎用性

一般に、高層ビルの給排水ネットワーク、都市給水、ポンプ出口に適しています。簡単な構造調整により、吸込フートバルブとして使用でき、さまざまなパイプライン条件に適応し、民生用および産業用アプリケーションの複数のシナリオの一方向流体制御ニーズに対応します。

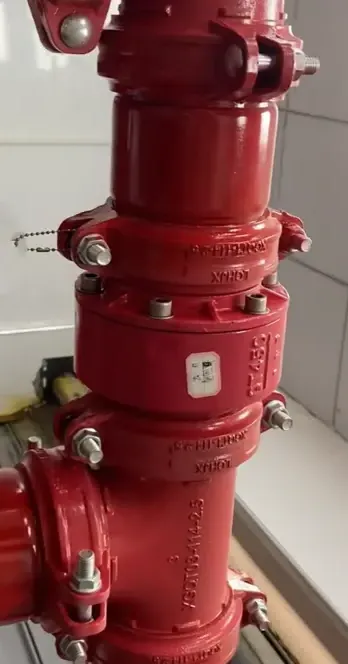

実際のエンジニアリング適用事例

2025 年、中国東部の高層住宅の給排水改修プロジェクトで、FUXEON® DN150 逆止弁サイレント タイプが選択され、地域の集中給水ポンプの出口に均一に設置されました。更新前の既存の従来型スイング逆止弁では、給水ポンプの起動時と停止時に強いウォーターハンマーや管路騒音が発生し、住民の生活環境に影響を与えていました。さらに、設備は頻繁に故障するため、維持費が高額になりました。

FUXEON®サイレントチェックバルブに交換後、ショートストロークサイレントクローズ構造によりウォーターハンマーや騒音の問題も完全に解決しました。パイプラインの動作騒音は55デシベル未満に低減され、住宅騒音低減基準を満たしました。ソフトシール構造により、逆流やパイプラインの圧力変動を完全に排除します。この装置は、シールの故障やバルブの詰まりもなく、12 か月以上安定して稼働しています。ウォーターポンプユニットの故障率が90%減少し、パイプラインのメンテナンスコストが年間3万元以上節約されました。これは、住宅給水シナリオにおける FUXEON® 製品の安定性、騒音低減、省エネの利点を十分に実証しています。

よくある質問

Q1: FUXEON® サイレントチェックバルブの毎日のメンテナンスとサービスはどのようにすればよいですか?

長期間安定してご使用いただくために、ゴミや水汚れを遮断し、錆やスケールの付着を防止するため、バルブ流路およびシール面に3ヶ月に一度の防錆油を塗布することを推奨します。一方、バルブディスクとスプリング構造は四半期ごとに検査され、磨耗、経年劣化、詰まりの問題がないかチェックされます。パイプラインの不純物は定期的に洗浄され、柔軟なバルブの開閉と確実なシールが確保されます。

Q2: 水平および垂直バルブの設置はどのようなシナリオに適していますか?

FUXEON® サイレントチェックバルブの最適な設置方法は垂直設置であり、最高の動作安定性が得られます。小径デュアルガイドバルブコア製品 (DN40 ～ DN150) は、垂直方向のスペースが限られているシナリオに適しており、水平方向の設置をサポートします。大口径バルブ (DN200 ～ DN300) は、バルブ ディスクの自重によるガイド スリーブの磨耗を避けるため、水平に設置しないでください。これにより、シール不良や寿命の短縮につながります。垂直設置は必須です。

Q3: 製品の動作条件の制限は何ですか?

この製品は水ベースの媒体にのみ適しており、最大使用温度は 80℃です。公称圧力1.0Mpa、1.6Mpaまで対応しており、従来の給排水や工業用循環水システムに適しています。実際のパイプライン圧力は定格パラメータを超えてはなりません。一時的なパイプライン過圧の補助システムで使用できますが、ゴムシール構造の損傷を避けるため、石油、ガス、化学腐食などの高温で腐食性の高い媒体には適していません。
