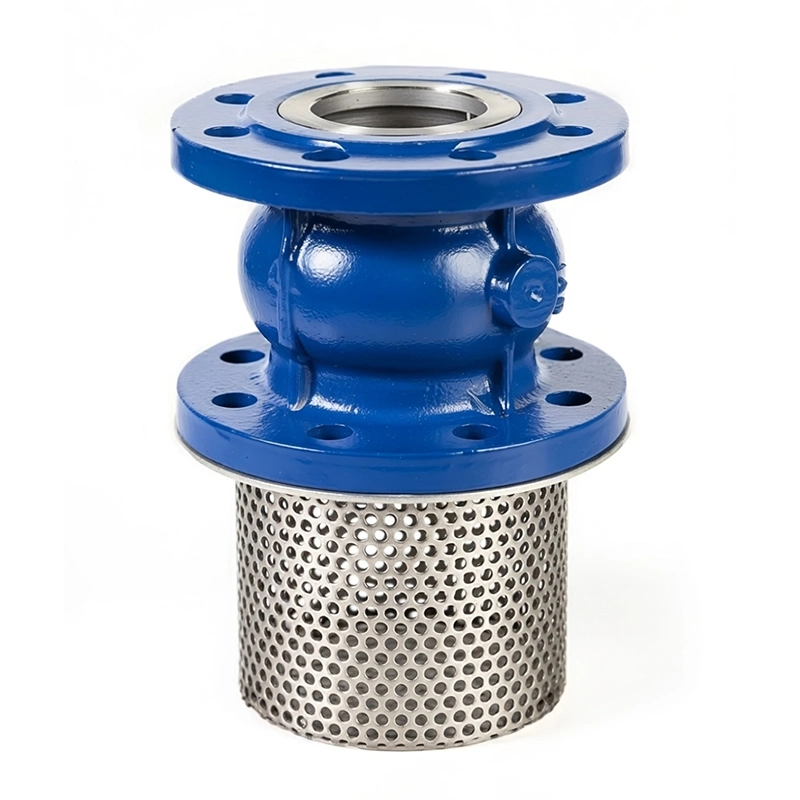

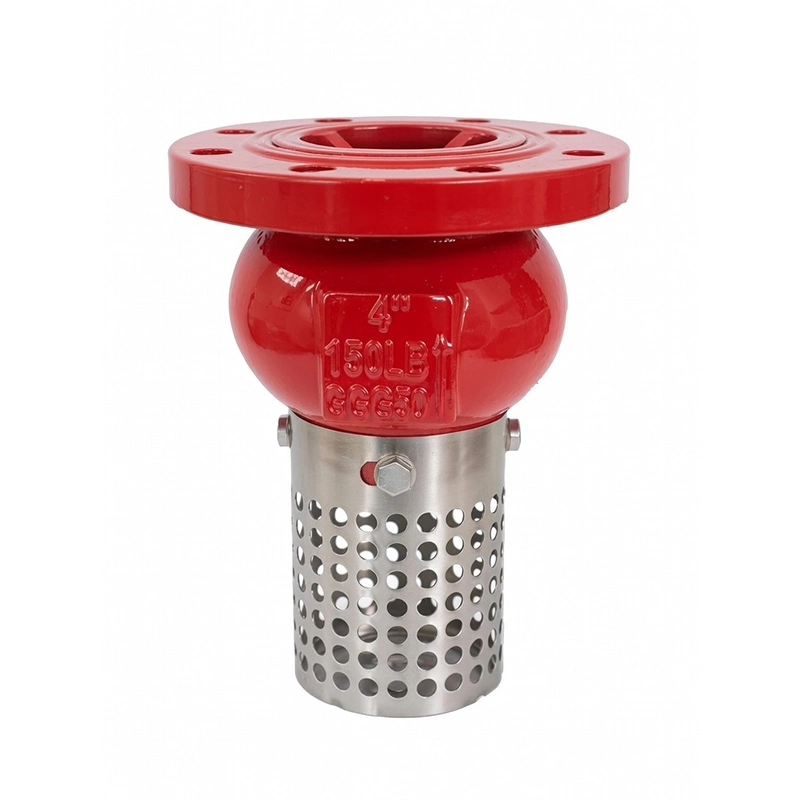

フットバルブ

FUXEON®は専門メーカーとして、通常はフートバルブが自動的に作動し、媒体の一方向の流れのみを許容し、逆流を防ぎます。流体圧力が一方向に流れると、弁体が開きます。流体が逆方向に流れると、流体の圧力と弁体の重量が弁座に作用し、流体の流れが遮断されます。主に媒体が一方向にのみ流れるパイプラインで使用され、事故を防ぐために一方向の流れのみを許可します。

パラメータ:

ダクタイル鋳鉄製フットチェックバルブの動作原理:

ウォーターポンプが始動すると、負圧でバルブディスクが開き、液体がパイプ内に引き込まれます。

ウォーターポンプが停止すると、重力またはバネ力の作用によりバルブディスクが閉じ、液体の逆流を防ぎ、吸入パイプを液体で満たした状態に保ちます。

フート逆止弁の主な種類: 設計に応じて、シールを弁体の重量に依存する単板フートバルブと、シール性能が高く高揚程または腐食性媒体に適した複板フートバルブに分類できます。接続方法により、フランジ接続、ねじ接続、溶接に分けられます。

アプリケーションシナリオ:

底部バルブを遠心ポンプ システムで使用すると、通常の自吸を確保できます (農地の灌漑、消火システムなど)。底部バルブは、タンクローリー/貯蔵タンクでも媒体の逆流を防ぐために使用できます。

よくある質問

Q1: 主なアプリケーションシナリオ

A: 給水ポンプ、給排水、農業灌漑、工業用水処理、消防用水供給システム、井戸、貯水池、下水吸引パイプラインで広く使用されています。

Q2: 構造上の利点は何ですか?

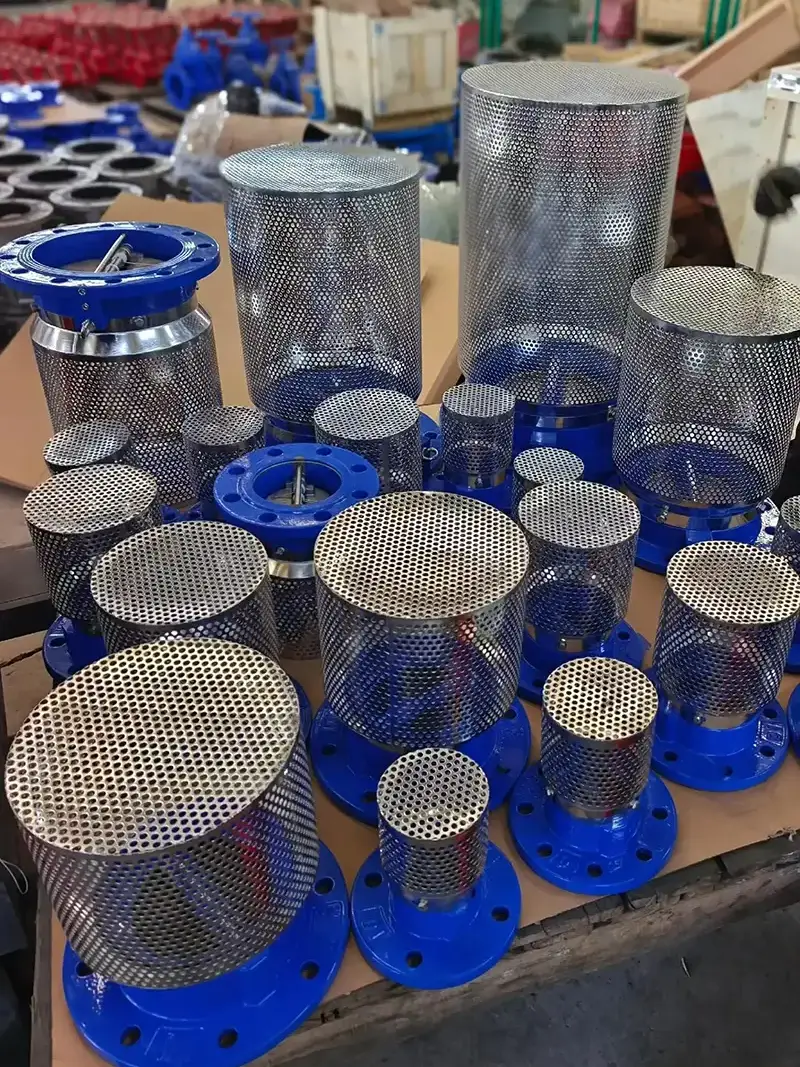

A: 下部フィルタースクリーンを備えたコンパクトな一体型デザイン。シンプルな構造、柔軟な開閉、低い流動抵抗、安定した一方向シール性能、簡単な設置、低メンテナンスコスト。

Q3: どのような仕様と圧力グレードが提供されますか?

A: DN25 から DN300 までの完全な DN サイズ。 PN10 および PN16 圧力レベルが標準です。ねじ接続タイプとフランジ接続タイプは、さまざまなパイプ システムに適合するオプションです。

Q4: 正しく設置および保守するにはどうすればよいですか?

A：吸込管最下端にフィルターを下にして垂直に取り付けてください。ストレーナの詰まりを防ぐために定期的にストレーナを清掃し、水漏れや逆流がないかシール部分を定期的に点検してください。
